WDD35系列精密導電塑料電位器產品詳細說明：

WDD35系列精密導電塑料電位器廣泛使用于軍事、航空、汽車、醫藥、測量、機器人、原子能等領域，更適用于工業領域。具體而言，適用于導彈、飛行導航儀器、車輪左右平衡和行駛控制系統、XY軸圖形記錄儀、理療儀器、專業操縱桿和模具機械的伺服控制。采用先進的精密位移傳感器生產工藝制造，產品中關鍵部件及主要原材料是從日本、美國等國家進口，產品測試儀器儀表及關鍵生產設備是從美國、英國、日本等國引進，保證了產品內在品質優良。具有線性精密高、理論上無限的分辨力、平滑性優良、動態噪聲小、機械壽命長等優良性能。

功能和原理:
角位移傳感器的功能在于把角度機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻基體定置在傳感器的固定部位，通過電刷在電阻基體上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，電刷和輸出端之間的電壓，與電刷在電阻基體上滑過的角度成正比。將傳感器用作分壓器可最大限度降低對電阻基體總阻值精確性的要求，因為由溫度變化引起的阻值變化不會影響到測量結果。

主要技術指標：

標準阻值（KΩ）	1,2,5	啟動力矩(mN.m)	≤1，≤2（雙聯）
電阻公差(%)	±15	介質耐壓(V)	500
獨立線性度(%)	0.1,0.2,0.3,0.5,1	絕緣電阻 （MΩ）	≥1000（500VDC）
理論電旋轉角	345±2(°)	旋轉負荷壽命（圈）	50×106（400r/min,每隔15min反轉） 輸出平滑性變化≤50％（對標準值） 獨立線性度變化≤50％（對標準值）
分辨力	理論上無限
輸出平滑性(%)	≥0.05
額定功耗	2W at 70℃ 0W at 70℃
電阻溫度系數	≤±400（ppm/c）	耐濕	90％RH240h，電阻變化≤10％
工作溫度范圍	-55 - +125(℃)	振動	振幅1.52mm或加速度15g，頻率10-200Hz，電阻變化≤±2％
機械轉角(°)	360(連續)	沖擊	50g 11ms 電阻變化≤±2％

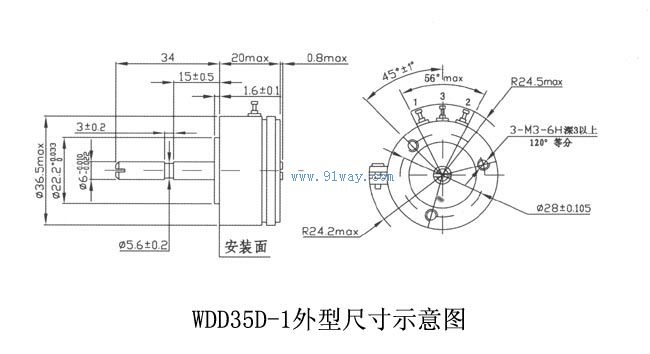

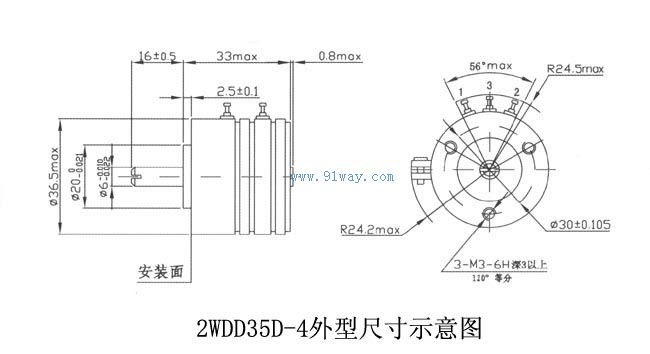

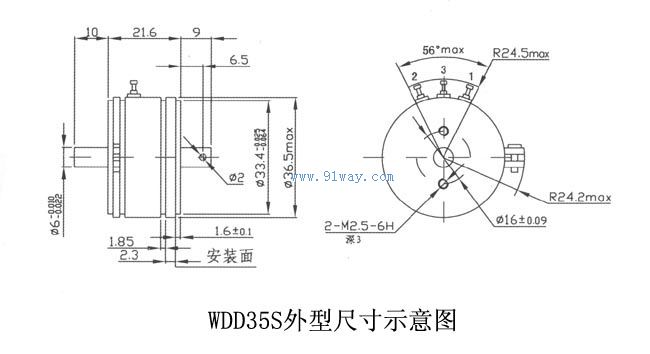

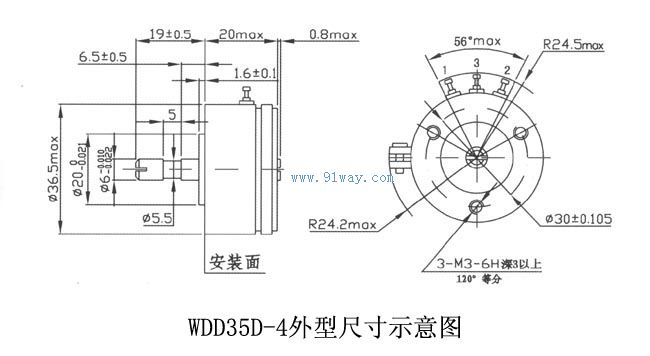

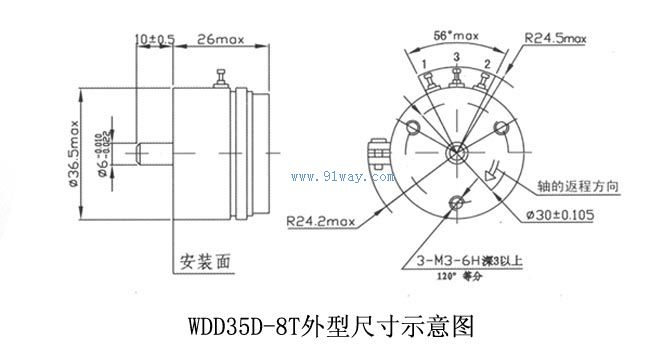

WDD35系列精密導電塑料電位器結構尺寸:
