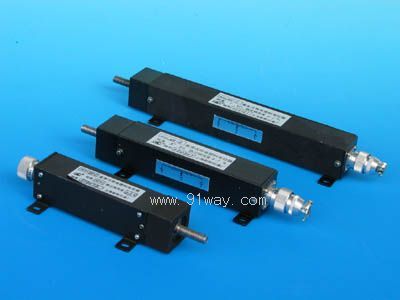

WDL系列直滑式導電塑料電位器產品詳細說明：

WDL系列直滑式導電塑料電位器廣泛應用于工業自動控制系統，在自動化儀表及線位移測量系統中作機電轉換元件使用，并大量用于需進行線位移控制的機械設備中；采用先進的精密位移傳感器生產工藝制造，產品中關鍵部件及主要原料是從日本、美國等國家進口、產品測試儀器儀表及關鍵生產設備是從美國、英國、日本等國引進，保證了產品內在品質優良；產品結構設計精良、可靠、外形優美，屬國內領先水平；具有線性精度高、理論上無限的分辨力、平滑性優良、動態噪聲小、機械壽命長、伺服槽安裝等優良性能。主要參數產品型號 WDL10, WDL14, WDL16, WDL25, WDL50, WDL100, WDL150, WDL200, WDL225, WDL250, WDL300

功能和原理:

直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因?yàn)橛蓽囟茸兓�引起的阻值變化不�?huì)影響到測量結果。

WDL系列直滑式導電塑料電位器主要技術指標：

特性            型號

WDL25

WDL50

WDL100

WDL200

WDL300

標準阻值(KΩ)

1,2,3,5

3,5,10

5,10

電阻公差(%)

±15

獨立線性度(%)

0.3,0.5,1

0.1,0.2,0.3,0.5,1

理論電氣行程(Max.mm)

25±1

50±1

100±1

200±1

300±1

額定功耗(W.at70℃)

1.0

2.0

電阻溫度系數(ppm/C)

≤±400

分辨力

理論上無限

絕緣電阻(MΩ)

≥500（500VDC）

介質耐壓(V)

500（AC.RMS）lmin

輸出平滑性(%)

≤0.1

機械行程(Max.mm)

31

56

106

206

306

工作溫度范圍(℃)

-55 - +125

壽命

1×106

推力(Max.N)

0.98

1.96

2.94

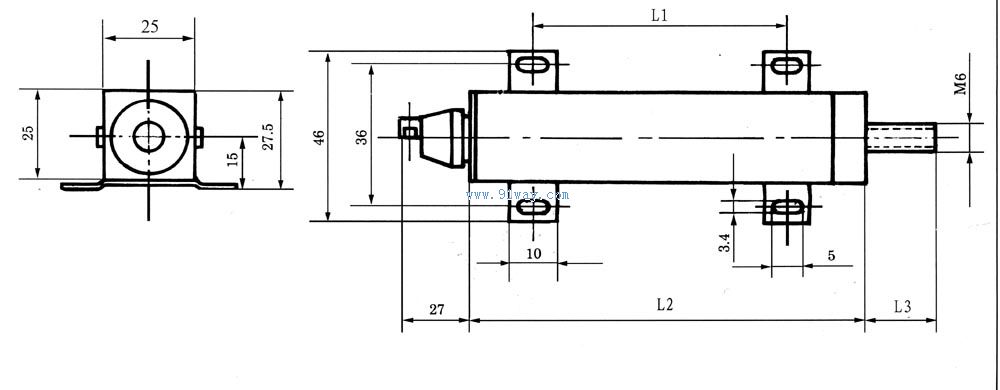

結構尺寸：

	WDL-25	WDL-50	WDL-100	WDL-200	WDL-300
L1	67	92	143	220	300
L2	105	130	181	278.5	378.5
L3(min)	21	21	21	21	21
L3(max)	52	77	128	227	327
