NJ系列逆止器產品詳細說明：

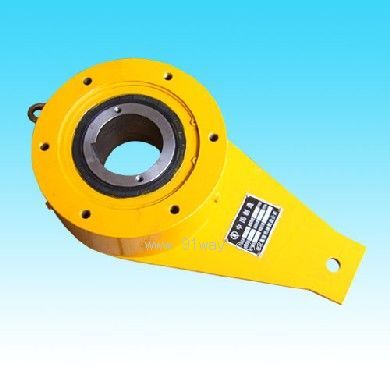

NJ型接觸式楔塊逆止器是一種用于帶式輸送機的新型逆止裝置，它直接安裝在傳動滾筒軸伸或減速器低速軸軸伸上，具有強大的抗逆轉能力，允許最大扭拒通常能達到數十萬牛頓•米以上。當滿載物料的上運大型帶式輸送機因各種原因突然停止運行時，NJ型逆止器能有效地阻止因物料重力而發生的逆行下滑事故；并且在逆止?fàn)顟B(tài)時，整個驅動裝置仍處于卸載狀態，這不僅不會影響對電動機、減速器等驅動部件的維修和更換，而且對防止因驅動系統損壞而出現的逆行事故，就顯得更加安全和可靠，因而是大型帶式輸送機非常理想的防逆轉安全保護裝置。

型號含義
例如：代號NJ16—S-140，表示NJ型接觸式逆止器，額定逆止力矩為16000N.m，內圈轉向順時針，安裝孔直徑140mm。

結構與工作原理

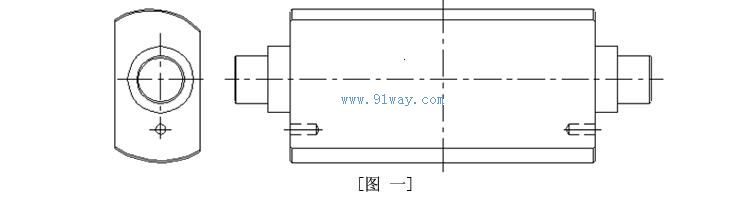

楔塊、內圈和外圈都是楔塊逆止器的基本逆止元件，其中楔塊（圖1）是逆止器的關鍵零件，楔塊逆止器就是利用楔塊獨特的截面形狀，以及它與內圈和外圈之間的特殊幾何關系和力學關系，實現其單向制動的。

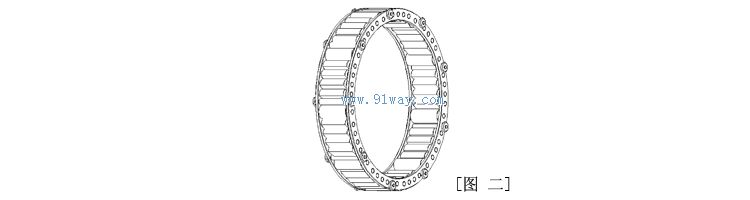

在逆止器的制造過程中，基本逆止元件均嚴格選用高級合金鋼材料，經精密加工和嚴格熱處理而成，從而保證了逆止器逆止動作準確、承載能力強大、解脫輕松容易、性能安全可靠。逆止器的楔塊安裝在保持架中，在楔塊之間配置一定數量的滾柱，組成為一個楔塊裝置部件（圖2），利用滾柱保持內圈和外圈的同心，同時承受徑向載荷，結構非常緊湊。


楔塊裝配部件安裝在內圈和外圈形成的滾道當中，在逆止器自由空轉時，滾柱會隨著自轉，并帶動保持架和楔塊沿內外圈公轉。一方面使?jié)櫥�油（脂）在滾道中均勻擴散，提高潤滑效果；另一方面又使楔塊與內外圈的接觸位置不斷變化，以保證逆止器在長期使用中性能可靠。

技術特性和安裝尺寸

表1 NJ型逆止器主要參數表

規格	最大逆止扭矩 N·m	內圈最高轉速 r/min	空轉阻力矩 N·m	最大孔徑 mm	最大質量 kg
NJ25	25000	100	35	160	112
NJ38	38000	100	45	200	183
NJ50	50000	80	75	220	355
NJ90	90000	50	95	250	644
NJ125	125000	50	100	270	755
NJ180	180000	50	110	300	1088
NJ270	270000	50	140	320	1426
NJ320	320000	50	160	350	1921
NJ520	520000	50	220	420	2945
NJ700	700000	50	250	450	3518

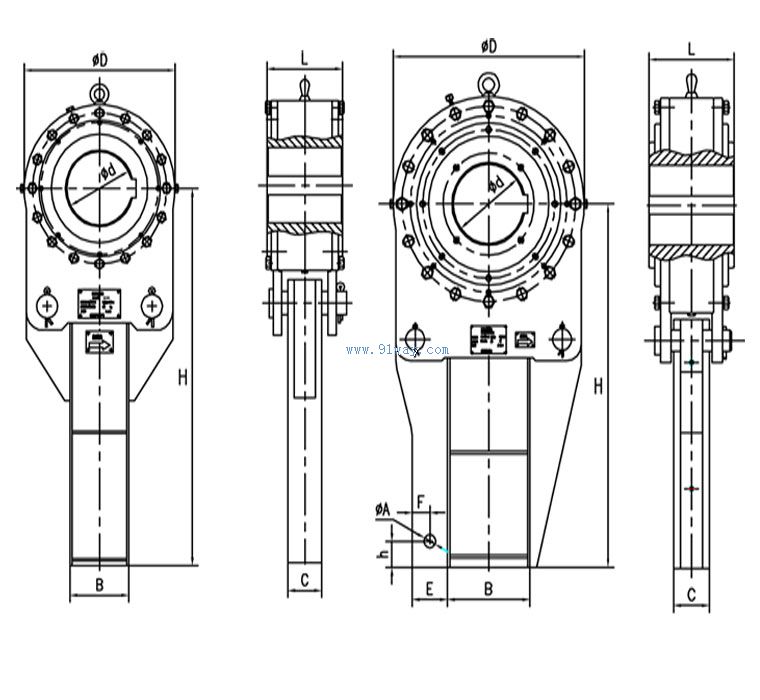

NJ25-NJ90型接觸式逆止器     NJ125-NJ170型接觸式逆止器

表2 NJ型逆止器安裝尺寸

規格	結構尺寸
	d	A	B	C	D	E	F	H	h	L
NJ25	120-160	—-	140	80	360	—-	—-	800	—-	180
NJ38	160-200	—-	160	88	430	—-	—-	850	—-	210
NJ50	160-220	—-	200	100	500	—-	—-	1000	—-	240
NJ90	180-250	—-	250	120	600	—-	—-	1200	—-	290
NJ125	200-270	40	280	120	650	120	60	1100	80	290
NJ180	230-300	45	320	130	780	135	60	1300	80	320
NJ270	250-320	50	360	140	850	150	70	1500	100	340
NJ320	250-350	55	400	140	930	160	70	1600	100	360
NJ520	320-420	60	450	150	1030	180	80	1800	120	450
NJ700	350-450	70	500	160	1090	210	100	2000	120	480

表3 NJ型逆止器安裝孔直徑范圍

規格	安裝孔徑范圍mm	優先選擇的安裝孔直徑mm
NJ25	120-160	120,130,140,150,160
NJ38	160-200	160,170,180,190,200
NJ50	160-220	160,170,180,190,200,210,220
NJ90	180-250	180,190,200,210,220,230,230,240,250
NJ125	200-270	200,210,220,230,240,250,260,270
NJ180	230-300	230,240,250,260,270,280,290,300
NJ270	250-320	250,260,270,280,290,300,320
NJ320	250-350	250,260,270,280,290,300,320,340,350
NJ520	320-420	320,340,350,380,400,420
NJ700	350-450	350,380,400,420,450

在一定范圍內，各規格逆止器都有若干不同的安裝孔直徑供用戶選擇，安裝孔直徑的范圍和可供優先選擇的安裝孔直徑見表3。在用戶無特殊要求的情況下，安裝孔尺寸和尺寸精度均按用戶要求供貨。
逆止器安裝孔采用平鍵形式，鍵槽尺寸按GB1095-79標準提供。

逆止器安裝
⑴安裝前應核對逆止器所安裝的軸的使用轉速是否在逆止器允許的最大轉速范圍內；
⑵由于逆止器內圈只能單方向旋轉，轉動方向由外殼上的轉向指示牌箭頭指出。安裝前必須檢查軸的轉動方向是否與逆止器內圈轉動方向一致；
⑶安裝逆止器時，只向逆止器的內圈加壓。為避免打壞內圈端部，請用木錘敲打。切勿敲打逆止器外殼、密封套、防塵套等部位；
⑷逆止器與軸裝配時，只能使用平鍵，不允許使用楔鍵。
⑸對采用稀油潤滑的逆止器，應讓四個注油孔中的一個位于外殼的底部，以便于今后維護（參考圖4）；


⑹安裝后，在軸端部用端蓋壓緊逆止器內圈；
⑺逆止器的防轉大臂下端應固定在兩擋鐵之間，且應保證逆止器能在軸向自由游動，擋鐵與力臂之間應留有5-10mm間隙；
⑻逆止器的防轉大臂應盡量采用大臂垂直安裝的方式，也可以采用大臂傾斜或水平安裝的形式；
⑼所有的軸端蓋板、擋鐵等不包在逆止器供貨范圍內，由用戶自行解決。

受控件
楔塊、滾柱、保持架、內輪、外輪。

易損件
骨架油封、橡膠條、軸承。

潤滑與保養
⑴NJ型接觸式楔塊逆止器的潤滑采用稀油潤滑，使用40號機械潤滑油，產品在出廠時未裝有潤滑油，使用前必須加油；

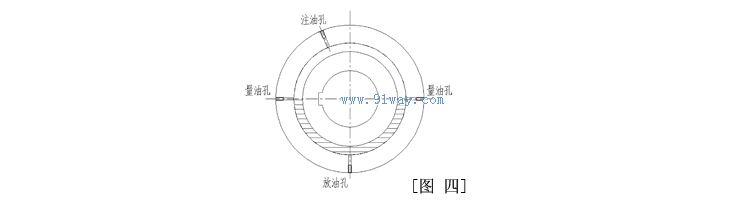

逆止器的外殼上有四個孔用于注油、檢查油面和排放油（見圖4）。拆下孔塞注油和檢查油面，從上部注油至從油面空溢出為止，然后擰緊孔塞；
首次使用運轉24小時后將油全部放掉，用清潔油精洗逆止器內腔，再注入清潔的符合要求的潤滑油。
逆止器運轉一個月后將油全部放掉更換全部機油，以后每三個月補充部分新油，每半年全部更換一次機油。
⑵逆止器工作一年后，應拆開清洗、檢查彈簧有無脫落損壞，楔塊、內圈、外圈和滾柱是否完好，若有缺陷應立即更換。
⑶定期檢查防轉臂、防轉座的緊固螺栓，確保緊固有效。

安全警示與注意事項
⑴逆止器安裝時，注意旋轉標牌旋向。 ⑵標牌旋向應與逆止器運行方向一致。 ⑶含有二硫化鉬、石墨或任何提高潤滑性能的極壓添加劑的潤滑油（潤滑脂）都不能使用。這些添加劑會降低嚙合摩擦系數，可能引起逆止器打滑。

故障分析及排除

故障現象	原因分析	排除方法
逆止器不起作用	旋向標牌方向反了或逆止器安裝反了	將逆止器反過來安裝
逆止器有滲漏現象	液壓元件密封沒有壓緊，或密封件擠壓變形	重新擰緊或者更換密封件
逆止器工作時有異常	油太臟	過濾或更換工作油
