CTS-1008數字式超聲波探傷儀產品詳細說明：

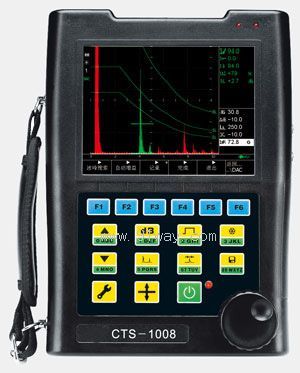

一、CTS-1008數字式超聲探傷儀 產品簡介
該產品應用當今先進的模擬、數字電路技術，匯集公司50年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品。儀器性能卓越，功能齊全實用，體積小，重量?jī)H1.4kg；能實現圖像化的超聲探傷，并配備多種接口，以滿足用戶的各種檢測需求。儀器在實現超聲探傷的同時，還能作為一臺方波發生器使用。

二、CTS-1008數字式超聲探傷儀 技術指標
發射脈沖：方波，發射電壓25~250V連續可調，步進為25V。寬度30~1000ns連續可調，步進為5ns(特殊可為0.25ns)。在400Ω/200V設置時，雙沿小于10ns,高頻時自動優化為脈沖激勵。
工作方式：?jiǎn)�、雙
阻尼：400、80Ω
工作頻率：分寬帶、窄帶兩檔，寬帶：0.5~20MHz，窄帶：1~4MHz
增益：0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能
聲速范圍：1000～15000m/s ，連續可調，內置30個常用的材料聲速值
檢測范圍：0.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm
檢波方式：正向、負向、全波、射頻（RF）
報警器：兩路硬件驅動實時報警信號，可選：進波報警、失波報警、最小厚度報警、DAC曲線報警，報警信號可選蜂鳴器（聲）、發光二極管（光）方式
顯示屏 5.7"高分辨率TFT彩色液晶顯示屏，點陣數640×480
脈沖移位：-7.5～3000μs
探頭零值：0～999.9μs
脈沖重復頻率：25～1000Hz，自動、手動兩種調節方式
垂直線性誤差：≤3%
水平線性誤差：≤0.1%
靈敏度余量：≥63dB (200Φ2平底孔)
分辨率：≥36dB
動態范圍：≥32dB
抑 制：(0～90)%，不影響線性與增益
RF輸出阻抗：50Ω
同步采集輸出模式：集電極開路（OC門）
電噪電平：<10%
接 口：C6探頭接口（可選為Q9接口）；USB HOST；LAN網絡接口
電 源：大容量鋰電池，無記憶效應，連續工作6小時以上；內置充電器(可另購?fù)饨映潆娖?；交流：220V
環境溫度：-30～50℃
相對濕度：20％～95％RH
重 量：1.4kg(含電池)
體積（高×寬×厚）：240mm×172mm×44mm

三、CTS-1008數字式超聲波探傷儀 產品特點
先進的電路設計、高達640MHz的采樣頻率，640x480的顯示分辨率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。
最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的最佳匹配（能對無感線圈探頭進行最佳激勵）。對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。
獨特的接口方式，可將儀器作為一臺獨立的可調方波發生器使用，擴展了應用的空間。
豐富的接口，具有高速網絡接口（LAN）可提供遠程數據傳輸和控制，也可多臺儀器接入網絡并機使用，大大提升儀器的使用功能。高速主控USB接口，不僅可外接U盤、移動硬盤等存儲設備，使波形、數據存儲不受限制，還可外接USB鼠標等輸入設備，以便對圖形化波形進行精細、高效的分析。
具有同步模擬、射頻（RF）波形輸出接口，可作外接數據采集或探頭測試的信號源。
采用5.7"TFT（640x480）高分辨率彩色液晶顯示屏，令回波信號波形細節得以精細顯示，大大提高分辨率，對缺陷性質的分析和判斷極為有利。
內置智能型鋰電池充電器。電池、直流供電自動檢測和顯示；充電、供電自動切換，電池充電溫度雙重保護，安全性得以保證。
人性化的菜單設計， 國內首創鍵盤和萬能旋鈕任選調節方式，令操作更加便捷、高效，探傷過程倍感輕松舒適。中英文菜單選擇，多種文字輸入方式，讓報表和輸出報告輕松完成。
內置多種應用軟件，覆蓋檢測的不同場合；內帶“美國石油組織進行缺陷尺寸定量的推薦準則API 5UE”和“美國鋼結構焊接規范焊縫分級AWS D1.1”功能軟件，使檢測更加得心應手。
自動測試探頭頻率，智能優化方波寬度，實現探頭、儀器和被測工件的最佳匹配。
動態錄像或短片回放，圖像化厚度測量、報警和波形連續存儲功能，提供多種波形測量模式。
報警時閘門內波形顏色變化、DAC曲線報警采用不同顏色提示功能。
人體工程學優化設計的結構和外觀，實現了擁有5.7"顯示屏、內含電池，儀器重量卻小于1.4kg，在國內同行無出其右，操作和攜帶極為便利。
