產品名稱：

ZSA/B,ZSN型氣動活塞式執行機構

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 氣動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZSA/B,ZSN型氣動活塞式執行機構產品詳細說明：

ZSA/B-P型是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好。可與直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速（可達1.2-4.5S）、可靠、體積輕小的特點。
ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高（1-2S）和高溫切斷閥組配。
ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。
ZSN型配頂裝手操機構ZDS。

2、所配附件
ZS-P型須配氣動或電-氣閥門定位器、空氣過濾減壓器，其氣源壓力根據彈簧范圍；ZS型配二位三通電磁閥，空氣過濾減壓器和行程開關；ZSN型配二位五通電磁閥和行程開關。

3、技術參數

型號項目		ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
氣缸直徑 mm		100	125	160	200	250	320
行程 mm		10	10；16	16；25	25；40	40；60	60
彈簧范圍 KPa		40-200；80-240；100-200；200-350；350-500
供氣壓力MPa		ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05
ZS-P 推桿輸出力 N	350-500KPa	2674	4165	6860	10740	16800	27440
	200-350KPa	1528	2300	3920	6140	9600	15680
	100-200KPa	764	1190	1960	3070	4800	7840
	80-240Kpa	610	952	1568	2450	3840	6270
配帶側裝手操機構		ZPXS-2		ZPXS-3	ZPXS-4	ZPXS-5	ZPXS-6

注：⒈ 推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
⒉ ZS、ZSN型氣缸直徑與ZS-P型相同。
⒊ 短檔行程用于ZS、ZSN型。

4、性能指標

ZSA/B-P型

項目	指標
項目	不帶定位器	帶定位器
基本誤差 %	±6	±1.5
回差 %	3	1.5
死區 %	1.2	1
始終點偏差%	±2.5
氣密性	以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命	不少于10萬次

注: 當與調節閥組配時一般均帶閥門定位器.

ZS、ZSN型

項目指標	二位動作時間S	氣缸密封性	工作壽命
ZS（ZSN）-1	1.2(≤1)	以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min	不少于10萬次
ZS（ZSN）-2	1.2(≤1)
ZS（ZSN）-3	≤2(≤1)
ZS（ZSN）-4	≤2.5(1)
ZS（ZSN）-5	≤3.5(1.5)
ZS（ZSN）-6	≤4.5(2)

5、主要零件材質

零件名稱	材料	零件名稱	材料
氣缸	精拉鋁合金管，硬陽極氧化	活塞	LY12
壓縮彈簧	60Si2MnA	推桿	2Cr13
QY型密封圈	TPU、EPDM	支架	HT250

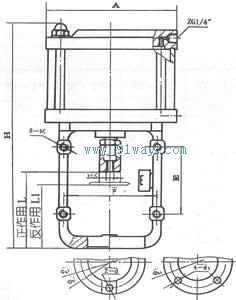

6、外形尺寸

型號尺寸	ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
	ZS-1	ZS-2	ZS-3	ZS-4	ZS-5	ZS-6
	ZSN-1	ZSN-2	ZSN-3	ZSN-4	ZSN-5	ZSN-6
A	125×125	148×148	185×185	232×232	283×283	283×283
H	250	290	325	440	590	640
	250	290	325	440	590	640
	200	245	272	352	431	510
L	90	97	110	150	170	295
L₁	60	81	92	115	110	200
Md	M10			M12×1.25	M16×1.5	M20×1.5
F	92	100	125	168	195	250
E	80	80	100	120		150
B	60+			80+	95+	100+
8-M	M10			M12		M16
Z-d	9
T	80
b1				105	118	130
4-d₁				11	14	16

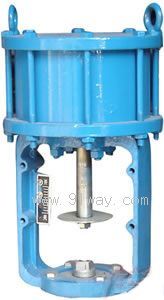

ZSA/B,ZSN型氣動活塞式執行機構

ZSA/B,ZSN型氣動活塞式執行機構（示意圖）
