 產品名稱： Z15W內螺紋閘閥
型號規格： Z15W內螺紋閘閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 閘閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
Z15W內螺紋閘閥產品詳細說明：
Z15W內螺紋閘閥

一、應用規范
公稱壓力：2.5MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G?NPT.BSPT.BSP.DIN259/2999

二、內螺紋閘閥主要零件材料

序號NO.

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閘板

不銹鋼CF8M/CF8

3

閥桿

不銹鋼SS316/304

4

閥蓋

不銹鋼CF8M/CF8

5

填料

聚四氟乙烯

6

止推墊片

不銹鋼SS304

7

閥桿架

不銹鋼SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不銹鋼SS304

10

填料壓蓋螺母

不銹鋼SS316/SS304

11

手輪

鋁合金

12

銘牌

鋁

13

手輪墊片

不銹鋼SS304

14

手輪螺母

不銹鋼SS304


三、Z15W內螺紋閘閥連接尺寸及重量

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

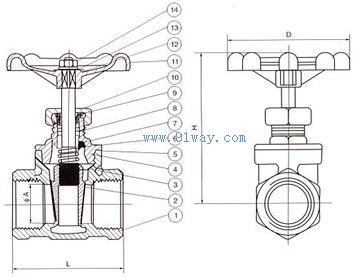

Z15W內螺紋閘閥結構及外形尺寸

Z15W內螺紋閘閥
