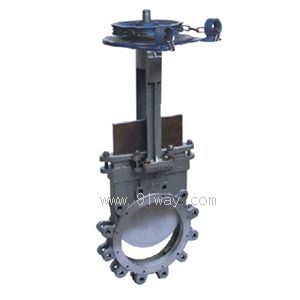

 產品名稱： PZL73HFXY鏈輪對夾式刀形閘閥
型號規格： PZL73HFXY鏈輪對夾式刀形閘閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 閘閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
PZL73HFXY鏈輪對夾式刀形閘閥產品詳細說明：
PZL73HFXY鏈輪對夾式刀形閘閥主要性能規范

公稱壓力（MPa）
Normal Pressure

 0.6、1.0、1.6 (150LB)
殼體試驗（MPa）
Shell Test		 0.9、1.5、2.4
密封試驗（MPa）
Seal Teat		 0.66、1.1、1.8
工作溫度
Working Temperation		 ≤100℃
使用介質
Applicable Medium		 紙漿、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion

鏈輪對夾式刀形閘閥主要零部件材質

體、蓋Body、Bonnet 不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I
閘板Disc 碳鋼、不銹鋼
C.S、S.S
閥桿Stem 不銹鋼
S.S
密封面Sealing 橡膠、四氟、不銹鋼、硬質合金
Rubber、PTFE、S.S、Carbide Alioy

鏈輪對夾式刀形閘閥主要外形及連接尺寸

MPa DN L D D1 D2 H N-M D0
1.0 50 40 160 125 100
 285 4-M16 200
65 48 180 145 120 298 4-M16 200
80 50 195 160 135 315 4-M16 220
100 60 215 180 155 365 8-M16 240
125 60 245 210 185 400 8-M16 240
150 62 280 240 210 475 8-M20 280
200 76 335 295 265 540 8-M20 320
250 76 390 350 320 630 12-M20 360
300 80 440 400 368 780 12-M20 400
350 85 500 460 428 885 16-M20 450
400 93 565 515 482 990 16-M22 450
450 93 615 565 532 1100 20-M22 500
500 130 670 620 585 1200 20-M22 500
600 130 780 725 685 1450 20-M27 600
700 135 895 840 800 1700 24-M27 600
800 140 1010 950 905 2000 24-M30 680
900 140 1110 1050 1005 2300 28-M30 680
1000 150 1220 1160 1115 2600 28-M30
1200 160 1450 1380 1325 2900 32-M36
1400 180 1675 1590 1525   36-M39


PZL73HFXY鏈輪對夾式刀形閘閥適用法蘭: 國標JB 0.6mpa 1.0mpa 1.6mpa 美標ANSI 125LB 150LB 德標DIN 125LB 150LB 日標JIS 5k 10k

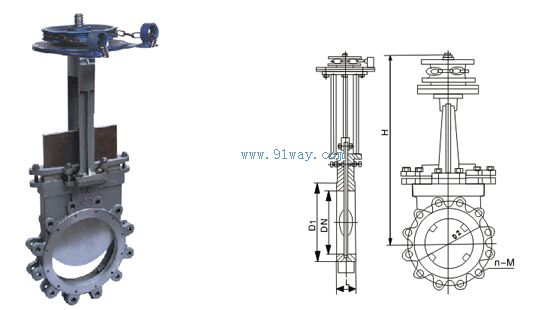

PZL73HFXY鏈輪對夾式刀形閘閥外形及安裝尺寸

PZL73HFXY鏈輪對夾式刀形閘閥
