 產品名稱： TLC聯軸器式扭力限制器
型號規格： TLC聯軸器式扭力限制器
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 力矩限制器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
TLC聯軸器式扭力限制器產品詳細說明：

結構特點
1、TLC型聯軸器是有彈性元件安全聯軸器的一種類型，由雙排滾子鏈連接兩個半聯軸節組成.調節螺母，使摩擦片與鏈輪之間壓緊產生足夠的摩擦力，使設備開始運轉；當設備卡住或過載時，鏈輪與摩擦片之間產生的扭矩訊速增大，使鏈輪與摩擦片之間產生相對滑動，起到安全保護的作用。載荷正常時即恢復使用
2、具有少量減振，緩沖和補償性能。對電機和其它零件起保護作用。
3、工作可靠，使用壽命長，裝拆維修方便，可應用于潮濕，多塵等惡劣環境。
4、扭力范圍可按碟形彈簧的壓縮量調節，便于調整過載力矩的大小。

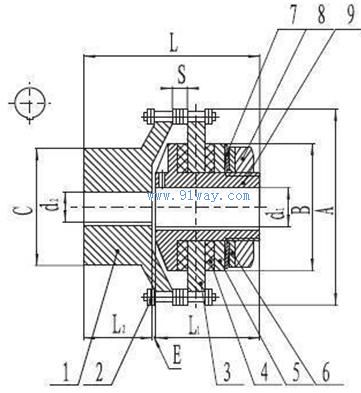

TLC聯軸器式扭力限制器外形尺寸TLC聯軸器式扭力限制器端面圖

1、帶鏈輪半聯軸器 2、雙排滾資鏈 3、鏈輪 4、摩擦片 5、擋板 6、壓板 7、碟形彈簧 8、調節螺母 9、半聯軸節


TLC聯軸器式扭力限制器的基本參數及主要尺寸

型號
扭矩范圍N.m
鏈輪節距及齒數
φA
φC
L1
L2
L
Φd1
Φd1
S
許用轉速
重量
節距
齒數
TLC200-I
3-10
12.7
16
76
50
29
24
55
6-14
8-32
7.5
1200
1.0
TLC200-II
6.3-20
TLC250-I
6.3-28
12.7
22
102
56
48
25
76
8-22
13-38
7.4
1000
1.9
TLC250-II
14-56
TLC350-I
20-80
15.875
24/26
137
70
62
37
103
10-25
13-45
9.7
800
4.5
TLC350-II
40-140
TLC500-I
48-224
19.05
28
188
105
76
40
120
12-42
18-65
11.6
500
10
TLC500-II
90-400
TLC700-I
125-560
25.4
21
251
150
98
66
168
15-64
23-90
15.3
400
26
TLC700-II
224-1120
TLC100-I
400-1300
44.45
22
355
137
115
71
189
20-72
33-95
26.2
300
66
TLC100-II
600-1900
TLC140-I
900-2720
50.8
26
470
167
150
80
235
30-100
38-115
30.1
200
140
TLC140-II
2000-4000
TLC240-I
2500-5000
50.8
36
631
237
175
120
300
40-130
43-150
30.1
140
285


TLC聯軸器式扭力限制器
