一、 前言

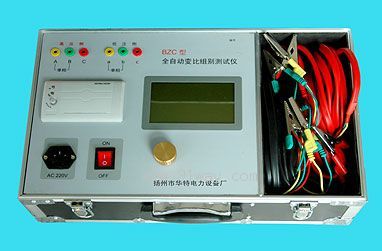

根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目,這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司研制生產的全自動變比測試儀完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點。能適應各種大中小型變壓器變比測試的需要。

二、 注意事項
1、 使用前請認真閱讀本使用說明書。
2、 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、塵埃過濃、高溫、陽光直射等場所使用。
3、 接線時注意高壓側與低壓側引線不能接反。
4、 儀器開機后不能將測試引線互相短路或接地等，必須將不用的引線夾懸空處理。
5、 儀器接線要注意黃、綠、紅三色分別對應變壓器的A、B、C、三相接線端不可接錯。
6、 對儀器的維修、調整應由專業人員進行。

三、 性能特點
1、 中文菜單提示、操作簡單方便。
2、 變比測量范圍大：0.9-2200。
3、 功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，聯接組別可任意選擇，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組別。
4、 測量速度快。
5、 攜帶方便、適合野外作業。

四、 技術指標
1、 變比測量范圍：0.9-2200。
2、 精度：± （0.1%±3字）。
3、 分辨率：最小分辨10-3
4、 電源：220V±10%，50HZ。
5、 組別任選：Y，△，Z型變壓器任選。
6、 工作溫度：0-40℃。
7、 環境濕度：小于80%不結露。
8、 外型尺寸：440×260×200

五、 工作原理

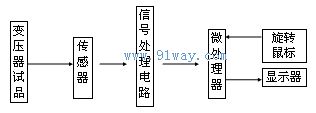

整機原理框圖見圖一

圖一 原理框圖
