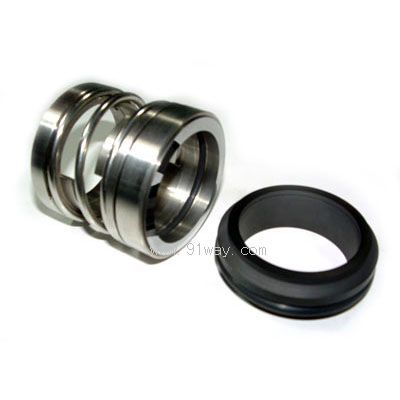

ZU4機械密封產品詳細說明：

ZU4機械密封適用范圍
　　 介質：油、水、結晶性強、堿、鹽、高粘度流體、漿料等。

ZU4機械密封結構特點
1、 單彈簧、撥叉?zhèn)�動、抗堵塞能力強，使用時，與旋轉方向無關。
2、 輔助密封圈根據不同情況，可選用橡膠O形圈（N），或聚四氟乙烯V形圈（T）。
3、 符合ISO3069、DIN24960和GB6556標準，通用性強。
注　本型除提供符合DIN24960標準尺寸的靜止環外，還可提供世界流行的其他型式的靜止環。具體問題請與金德機械密封件廠聯系。

公稱軸徑	d(h7)	d1	Dmin	D1(H8)	D2(H11)	D3	d3(H8)	L(±0.5)	L1(±0.5)	L4	C
18	18	32	34	33	27	23	3	52	45	5	2
20	22	34	36	35	29	25		52	45
22	22	36	38	37	31	27		53	46
24	24	38	40	39	33	29		56	49
25	25	39	41	40	34	30		56	49
29	29	42	44	43	37	33		56.5	49.5
30	30	44	46	45	39	35		57	50
32	32	46	48	48	42	38		58.5	51.5
33	33	47	49	48	42	38		58.5	51.5
35	35	49	51	50	44	40		58.5	51.5
38	38	54	58	56	49	44	4	62	55	6
40	40	56	60	58	51	46		62	55
43	43	59	63	61	54	49		65	58
45	45	61	65	63	56	51		65	58
48	48	64	68	66	59	54		66	59
50	50	66	70	70	62	57		67	60		2.5
53	53	69	73	73	65	60		71.5	64.5
55	55	71	75	75	67	62		73.5	66.5
58	58	78	83	78	70	65		76.5	69.5	6.5
60	60	80	85	80	72	67		76.5	69.5
63	63	83	88	83	75	70		78.5	71.5
65	65	85	90	82	77	72		81.5	74.5
68	68	88	93	90	81	75		82.5	75.5	7
70	70	90	95	92	83	77		86.5	79.5
75	75	98	104	97	88	82		87	80
80	80	103	109	105	95	88		90.5	83.5		3
85	85	108	114	110	100	93		90.5	83.5
90	90	113	119	115	105	98		92.5	85.5
95	95	118	124	120	110	103		93.5	86.5
100	100	123	129	125	115	108		93.5	86.5
110	110	135	144	136	125	118		97	90	8
120	120	145	154	146	135	128		97	90
