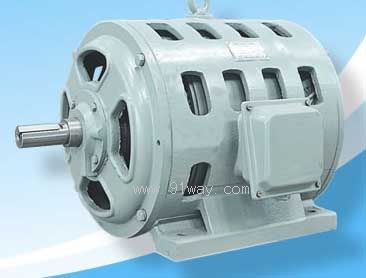

YTD2系列電梯電動機產品詳細說明：

概述
YTD2 系列是新型自冷式雙繞組雙速三相異步電動機，高速有4極和6極，其同步轉速分別為1500r/min和1000r/min，低速有16極和24極，其同步轉速分別為375 r/min和250 r/min，每套繞組引出三個出線頭，電動機共有六個出線頭。具有體積小、功率大、噪聲低、振動小、起重轉矩高、起重電流低等特點。是JTD系列理想的更新?lián)Q代產品。主要用作電梯及其它電動升降機的原動力。

使用條件
　　額定電壓為380V；
　　額定頻率為50Hz；
　　Y接法；
　　冷卻介質溫度不超過40℃
　　海拔不超過1000m；
　　電動機安裝要保持水平，安裝場所要干燥、通風、周圍介質必須避免灰塵，空氣中無腐蝕性氣體和水蒸氣；
　　絕緣等級為F級。

基本型式
　　防護等級為IP00或IP22；
　　冷卻方式為IC01；
　　安裝型式為IMB3、IMB5；
　　電動機為S2短時工作制，定額為30min。

YTD2系列電梯電動機性能參數

型號	級數	額定功率 (kw)	效率 (%)	功率因數 (cosφ)	起重轉矩 (倍)	起重電流 (A)	額定電流 (A)	同步轉速 (r/min)	振動速度 mm/s	噪聲(LP) dB(A)	溫升 (K)
YTD2200	6	7.5	80	0.78	2.2	3.2	18.3	1000	1.12	70	105
	24	1.5	38	0.41	1.5	1.35	17.6	250	1.12	70	105
YTD2200	6	11	81	0.79	2.2	3.83	26.0	1000	1.12	70	105
	24	2.7	38	0.36	1.5	1.31	30.0	250	1.12	70	105
YTD2225	4	15	88	0.88	2.2	4.2	32.5	1500	1.12	70	105
	16	3.5	40	0.40	1.5	1.57	33.0	375	1.12	70	105
YTD2225	4	18.5	84	0.85	2.2	4.4	39.0	1500	1.12	70	105
	16	4.3	39	0.42	1.5	1.5	40.0	375	1.12	70	105

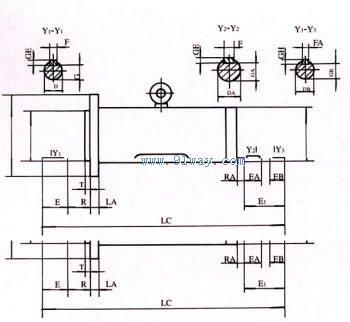

YTD2系列電梯電動機安裝及外形尺寸

機 座 號

安裝尺寸及公差

凸緣 代號

M

N

P

LA

T

S

螺 栓

D

E

DA

基本 尺寸

極限 偏差

基本 尺寸

位置度

直徑

數量

基本 尺寸

極限 偏差

基本尺寸

極限 偏差

基本 尺寸

極限 偏差

200

F415

415

345

+0.057 +0.021

450

26

5

M16

φ1.5

16

4

22

+0.018 +0.002

70

±0.37

45

±0.008

機 座 號

安裝尺寸及公差

EA

DB

EB

F*

G

GA

FA

GB

GE

GH

R

外形尺寸

基 本 尺 寸

極限 偏差

基 本 尺 寸

極限 偏差

基本 尺寸

極 限 偏 差

基 本 尺 寸

極 限 偏 差

基 本 尺 寸

極限 偏差

基 本 尺 寸

極 限 偏 差

基 本 尺 寸

極 限 偏 差

RA

AC

AD

HD

LC

200

50

35

+0.0018 +0.002

47

12

0 -0.043

36.8

0 -0.2

40

0 -0.2

10

0 -0.036

30

0 -0.2

8

8

45

±1

15

378

275

256

681
