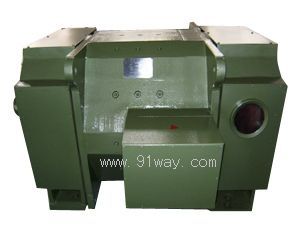

Z560型直流電動機產品詳細說明：

特點與用途：
Z560型直流電動機采用多角形結構，空間利用率高。定子磁軛為疊片式，實用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況，磁極安裝有精確定位，因而換向良好。
電機絕緣等級為F級，采用可靠絕緣結構浸漬工序，保證絕緣性能穩定和良好散熱。

Z560型直流電動機性能：
1.技術數據表中的數據應按下列使用條件工作：
a)海拔不超過1000m；
b)冷卻風的進風溫度不超過40℃；冷卻水進水溫度不超過32℃；
c)電動機可安裝在環境條件較為惡劣的場合，但必須選擇正確的冷卻方式和防護等級，以確保電機內部的清潔。如使用環境特殊，需要濕熱帶型，應另行協商；
d)電動機適用于三相橋式整流電源以及不外接平波電抗器之工況，也可采用直流發電機電源；
e)電動機性能符合GB755《旋轉電機定額和性能》、IEC60034-1《旋轉電機定額和性能》和JB/T9577《Z系列中型直流電動機技術條件》的規定；
2.電動機的標準額定電壓有400V、550V、660V、750V等四種，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。
3.電動機的基本勵磁方式為他勵，勵磁電壓為200V，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。
4.電動機的短時過載能力
電動機按用途分為兩類：
第一類（A類）：普通工業用直流電動機；
第二類（B類）：金屬軋機用直流電動機。
a)第一類（A類）電動機能承受表3所規定的短時（1min）過載；
表3

基速的百分比	額定電流的百分比
	percentage of basic speed
percentage of basic speed	偶爾使用	經常使用
	seldon using	constantly using
100	200	175
200	160	150
300以上	140	125

b)第二類（B類）電動機能承受表4所規定的短時（1min）過載；
表4

基速的百分比	額定電流的百分比
	percentage of basic speed
percentage of basic speed	偶爾使用	經常使用
	seldon using	constantly using
100	200（180*）	175（160*）
200	160（180*）	160
300以上	175（160*）	140
*：當電動機的基速等于大于650r/min時，用括號內數值。
*：When the basic speed of the motor≥650r/min，using the number in the bracket.

c)偶爾使用的短時過載能力是指很少發生或在緊急情況下，電動機在1min時間內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定；經常使用的短時過載能力是指正常工作周期的一部分，電動機反復承受超過連續額定負載的能力。
短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。
d)第二類直流電動機（B類）應能承受下列連續負載；
在額定電壓和額定轉速范圍內帶115%額定功率負載連續運行，在此負載下升溫較高，其他特性可能與額定條件下運行的規定不同。
在額定電壓和額定轉速范圍內，在額定負載連續運行后，進接著以125%額定功率負載運行2h,溫升不得超過規定數值，其他特性可能與額定條件下運行的規定不同。
e)第二類直流電機（B類），在額定轉速時，偶爾使用時過載倍數允許達到2.5倍，時間不超過15s（但需要與制造廠協商）
5.電流變化率
在所有轉速及負載下，電動機能夠承受的電流變化率（di/dt）允許達到美秒250倍額定電流。
6.振動和噪聲
a)電動機的振動符合GB10068《軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值》中心標準的規定。
b)電動機的噪聲符合GB1069.3《旋轉電機噪聲測定方法及限值噪聲限值》標準的規定。
7.技術數據表內的效率值為額定功率、額定電壓和額定轉速的效率、它包括勵磁損耗。
電動機的容量選擇
1.第一類（A類）：普通工業用直流電動機
這類電動機的詳細數據見技術數據表，用戶可以根據需要確定電動機的容量、電壓、轉速、冷卻方式。
2.第二類（B類）：金屬軋機用直流電動機
這類電動機的額定輸出功率比A類電動機技術數據表中數值低20%左右，具體數值由用戶和制造商定。
3.電動機除技術數據表中所列出的規格外，制造廠可以根據用戶提出的具體要求派生出其他規格。

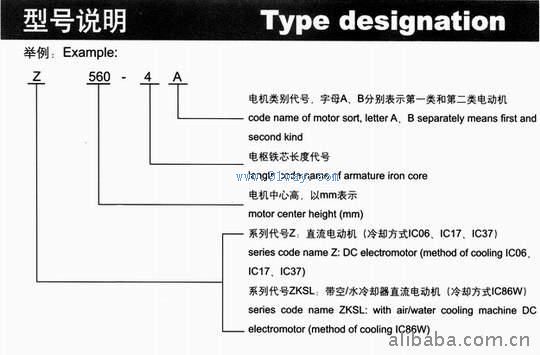

型號說明：


結構簡介:
1.電動機的冷卻方式及防護等級
a)電動機的冷卻方式為他冷，根據GB/1993《旋轉電機冷卻方法》標準有IC06、IC07、IC37、IC86W等四種，標準型式的冷卻空氣入口在電動機的主傳動端（非換向器端）。電機的防護等級根據GB/T4942.1《旋轉電機外殼防護分級（IP代碼）》標準有IP23和IP44兩種。用戶如需要其他冷卻方式和防護等級可另行協商。

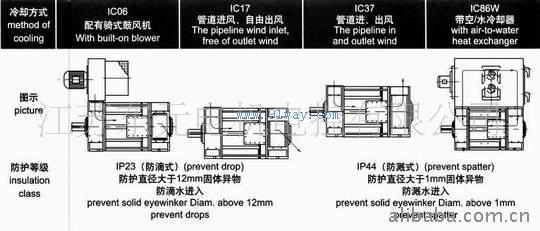

b)電動機的冷卻方式與防護等級的對應關系見表1。

表1

c)電動機所需的冷卻風量、風壓、冷卻水流量、風機電動機功率見表2。
表2

機座	騎式鼓風機				空/水冷卻器
Frame	built-on blower				air-to-water heat exchanger
	冷卻風量	風壓(靜壓)	電動機功率*	重量	冷卻水流量	電動機功率*	重量
	cooling wind	wind pressure (whisht pressure)	motor power	wight	cooling water flux	motor power	wight
	m3/hr	Pa	kW	kg	m3/hr	kW	kg
H500	10000	1900	7.5	300	19	11	900
H560	16500	2250	15	400	22	18.5	1100
H710	23500	2400	18.5	600	40	2×11	1600

2.電動機的結構安裝型式及代號
電動機的結構安裝型式及代號按GB/T997《旋轉電機結構及安裝型式（IM代號）》的規定有M1001（臥式底腳安裝、圓柱型單軸伸）和IM1002（臥式底腳安裝、圓柱型單軸伸）兩種。用戶如需要其他的結構安裝型式可另行協商。
3.標準型電動機的出線盒位置從主傳動端看在右側。也可安裝在左側，但必須在訂貨合同中注明。
4.電動機采用滾動軸承，不停機加油結構。
5.電動機可以根據用戶的要求安裝下列附件
a)定子繞組和兩端軸承室可放置測溫元件，并將引出線接至電機的出線盒。
b)電動機的非傳動側可配帶由測速發電機、離心開關、編碼器等組成的測速保護裝置。
c)電動機內可安裝電壓為220VAC的防凝露加熱器，但必須在訂貨合同中注明。
6.空/水冷卻器一般安裝在電動機的上方。如用戶要求將空水冷卻器安裝在電動機側面，必須在訂貨時提出，并自行解決冷卻器的輔助支撐。
7.冷卻器裝有風壓開關、溫度控制器、防凝露加熱器等保護裝置。

備注:
1.訂貨前，請先查詢產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后簽定合同或?qū)嵵茀f(xié)議。
2.訂貨前請注意電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件、備品名稱等。
3.如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”。
