產品名稱：

CA1系列雙電源轉換開關

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 雙電源開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CA1系列雙電源轉換開關產品詳細說明：

CA1系列自動轉換開關主要性能、控制功能、裝置的外形及安裝尺寸、電氣原理圖

型號	CA1
控制器類型	電子型							智能型（智能可通信型）
轉換器型號	W型			Q型
主要性能	對常用、備用兩路電源的任一相電壓進行檢測，若被檢測相電壓降至30%額定控制電源電壓以下、缺相或電源斷電則動作。			對常用電源的各相電壓、備用電源的任一相電壓進行檢測，若被檢測相發生過電壓、欠電壓、缺相或電源斷電則動作。				對常用電源的各相電壓、備用（或發電）電源的A相電壓進行檢測，若被檢測相發生過電壓、欠電壓、缺相或電源斷電則動作。
四位置工作狀態	a.“自動”操作
	b.強制在“常用”電源（或電網電源）
	c.強制在“備用”電源（或發電電源）
	d.“停止”（均關閉）
自動控制器狀態指示	合閘、分閘、故障跳閘
欠電壓			50%～90%額定電壓，用戶可調			65%、75%、85%額定電壓，用戶可調
過電壓			105%～120%額定電壓，制造廠可調			115%額定電壓
控制功能	R型	S型	消防聯動型		F型	R型	S型		F型
	常用-備用間的自投自復	常用-備用間的自投不自復	可選R/S型		常用-發電電源間的自投自復	常用-備用間的自投復用	常用-備用間的自投不復用		常用-發電電源間的自投復用
控制特性*	t1、t3用戶可調				t1、t2、t3、t4、t5、t6用戶可調	t1、t2、t3、t4用戶可調			t1、t2、t3、t4、t5、t6用戶可調

·CA1系列自動轉換開關控制器R型、S型、F型三種控制功能簡介
·電網-電網間的自投自復（R型）
R型的控制器對兩路電源（分別稱為常用電源和備用電源）進行自動切換。正常狀態時應由常用電源供電，當常用電源出現異常（被檢測相電壓發生過壓、欠壓、缺相或電源斷電）時，經已設定的延時時間自動切換至備用電源供電；當常用電源恢復正常后，經已設定的延時時間自動返回至常用電源供電。

R型控制器的功能見下表：

常用電源	備用電源	控制功能
正常	正常	常用電源供電：Q1合、Q2分
異常	正常	經t1延時后Q1分，再經t2延時后Q2合——備用電源供電
恢復正常	正常	經t3延時后Q2分，再經t4延時后Q1合——恢復常用電源供電

注：Q1合及Q1分表示控制常用電源的斷路器合閘或分閘；
Q2合及Q2分表示控制備用電源的斷路器合閘或分閘。
電網-電網間的自投不自復（S型）
自投不自復的控制器對兩路電源（分別稱為常用電源和備用電源）進行自動切換。在常用電源出現異常（被檢測相電壓發生過壓、欠壓、缺相或電源斷電）時，經已設定的延時自動切換至備用電源，但當常用電源恢復正常后，不能自動回復。只有當備用電源出現異常才進行切換。

S型控制器的功能見下表：

常用電源	備用電源	控制功能
正常	正常	常用電源供電：Q1合、Q2 分
異常	正常	經t1延時后Q1分，再經t2延時后Q2合——備用電源供電
恢復正常	正常	仍以備用電源供電
正常	異常	經t3延時后Q2分，再經t4延時后Q1合——常用電源供電

注：Q1合及Q1分表示控制常用電源的斷路器合閘或分閘；
Q2合及Q2分表示控制備用電源的斷路器合閘或分閘。
電網-發電電源間的自投自復（F型）
F型控制器對兩路電源（分別為電網電源和發電電源）進行自動切換。在電網電源出現異常（被檢測相電壓發生過壓、欠壓、缺相或電源斷電）時，控制器經發電指令延時發出發電指令請求發電。當發電電源電壓至50%～90%額定電壓（對Q型轉換器）或70%額定控制電源電壓（對W型轉接器），裝置從電網斷開負載電路，自動切換到發電電源。當電網電壓恢復正常后，則又自動返回到電網供電，并發出停止發電指令。

電網電源	發電電源	控制功能
正常	未發電	電網供電：Q1合、Q2分
異常	未發電	經發電指令t5延時發出發電指令，等待發電
異常	正常	經t1延時后Q1分，并發出卸載指令，再經t2延時后Q2合——發電電源供電
恢復正常	正常	電網電源穩定時間達到t6整定值后，發出停止發電指令，經t3延時后Q2分，再經t4延時后Q1合——自復到電網供電

注：Q1合及Q1分表示控制電網電源的斷路器合閘或分閘；
Q2合及Q2分表示控制備用電源的斷路器合閘或分閘。

R型、S型、F型自動控制器控制特性：

型號	額定控制電源電壓Us（V）	轉換斷開延時時間t1（s）	轉換接通延時時間t2（s）	返回斷開延時時間t3（s）	返回接通延時時間t4（s）	發電指令延時時間t5（s）	發電停機指令延時時間t6（s）
CA1R CA1S	AC230	0.5～64用戶可調	0.5	0.5～64用戶可調	0.5	——	——
CA1F	AC230	0.5～64用戶可調	0.5～64用戶可調	0.5～64用戶可調	0.5～64用戶可調	1～180用戶可調	32～600用戶可調

CA1自動轉換開關主要規格及執行斷路器選用

型號	執行的斷路器	斷路器極數和短路分?jǐn)嗄芰墑e	額定電流	額定工作電壓	額定絕緣電壓	額定頻率
CA1-63	CM1-63	三極（L、M）四極	（6）、10、16、20、25、32、40、50、63	400V	500V	50Hz
CA1-100	CM1-100	三極（C、L、M、H）四極	（10）、16、20、25、32、40、50、63、80、100
CA1-160	CM1-160	三極（C、L、M、H）四極	100、125、140、160
CA1-225	CM1-225	三極（C、L、M、H）四極	100、125、140、160、180、200、225
CA1-400	CM1-400	三極（C、L、M、H）四極	225、250、315、350、400
CA1-630	CM1-630	三極（C、L、M、H）四極	400、500、630
CA1-800	CM1-800	三極（M、H）四極	630、700、800

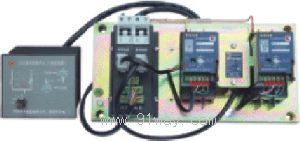

CA1系列雙電源轉換開關

CA1系列雙電源轉換開關（示意圖）
