LZZB8-35A型電流互感器（以下簡稱互感器）適用于額定頻率為50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。產品特點：本型互感器為環氧樹脂澆注全封閉結構，具有優良的絕緣性能和防潮能力。該產品輪廓清晰、外形美觀，并容易做到表面清潔。二次接線處裝有接線盒子，接線盒正面和側面各有一個孔（用手掀起即可形成）與出線端配合供引出接線用，安全可靠。產品底板上有8個安裝孔和接地螺栓及銘牌。產品底板上有4個安裝孔和接地螺栓。


LZZB8-35A型電流互感器的額定值：
產品型號 LZZB8-35A
額定一次電流 50 75 100 150 200 300 400 500 600 800 1000 1200 1500 2000
額定二次電流 5或1A
準確級組合 0.2/5P10/5P20或0.5/5P10/5P20相應準確級下的額定輸出
0.2級 15 20 VA
0.5級 20 30 VA
10P10級 20 30 VA
10P15級 20 30 VA

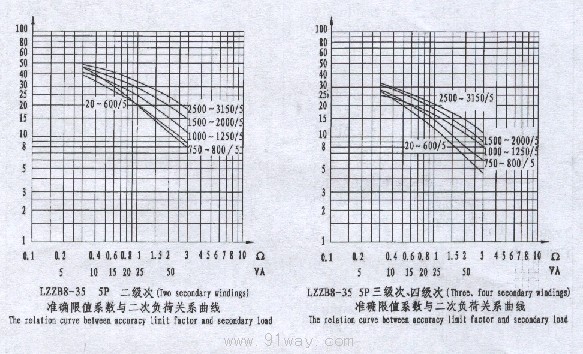

準確限值系數 10或20
額定短時熱電流 5/1 7.5/1 10/1 15/1 20/1 31.5/2 31.5/3 31.5/4
額定動穩定電流 12.5 18.75 25 37.5 50 80 80 130
絕緣水平 ：.5/95/185kV。

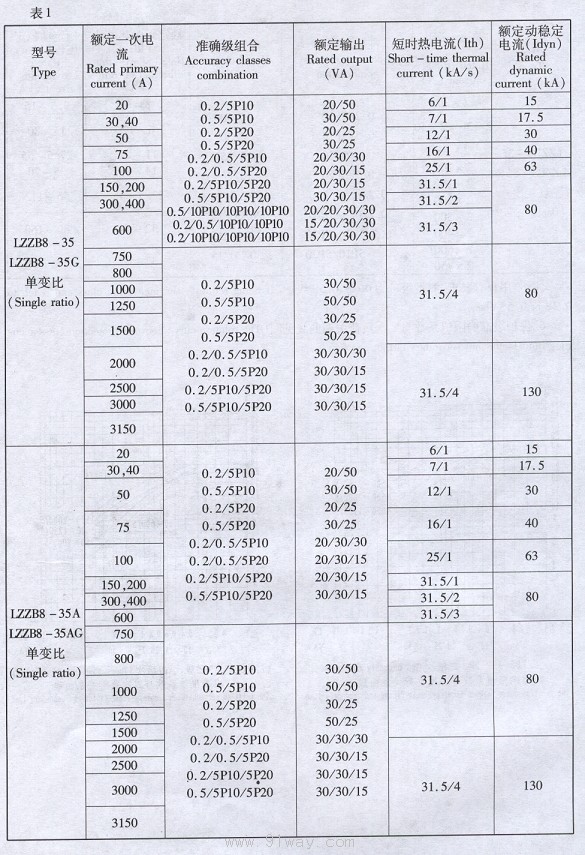

型號	額定一次電流(A)	準確級組合	額定輸出(VA)	短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)( kA)

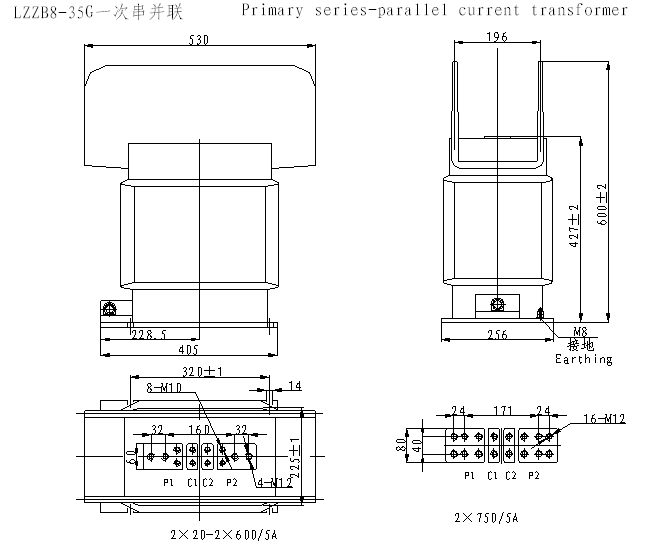

LZZB8-35 LZZB8-35G 雙變比	2×20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15	3-6	7.5-15
	2×30～2×50			6-12	15-30
	2×75			11-22	27.5-55
	2×100			14-28	35-70
	2×150			22.5-45	56-112
	2×200
	2×300			32-64	80-160
	2×400
	2×600			32-64	80-160
	2×750

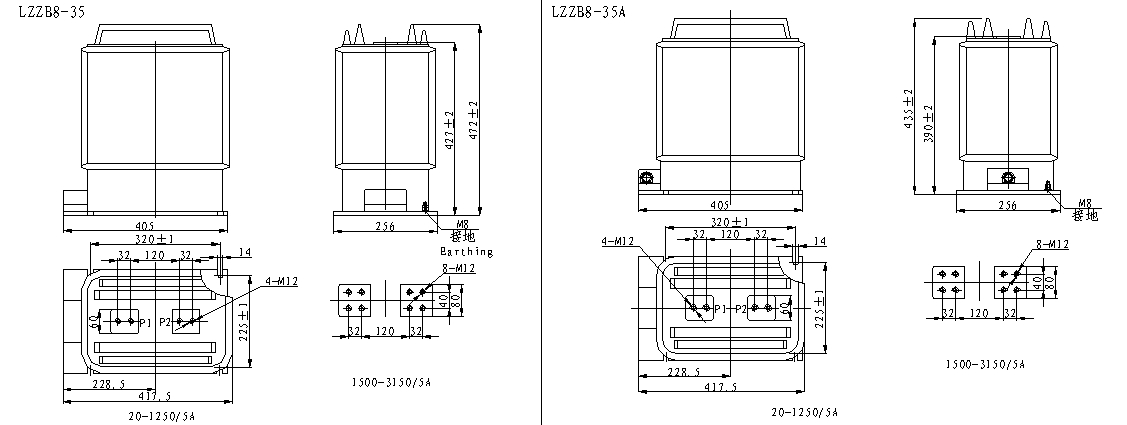

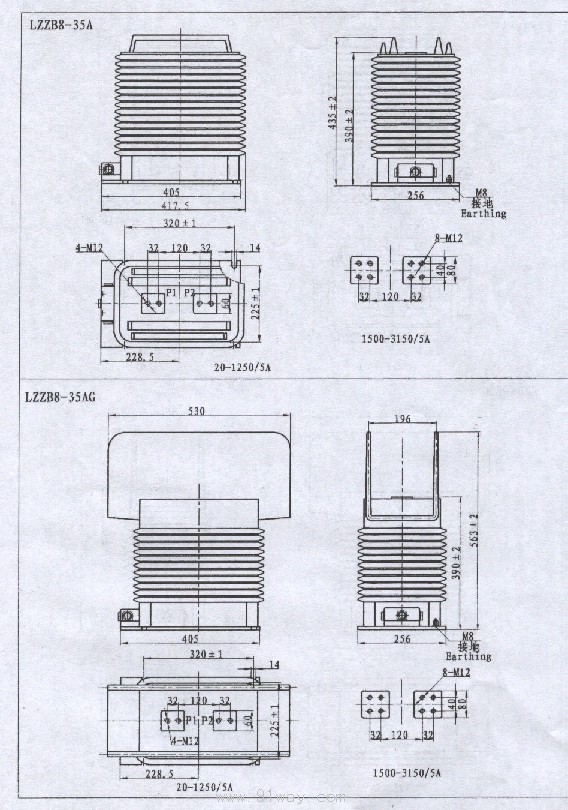

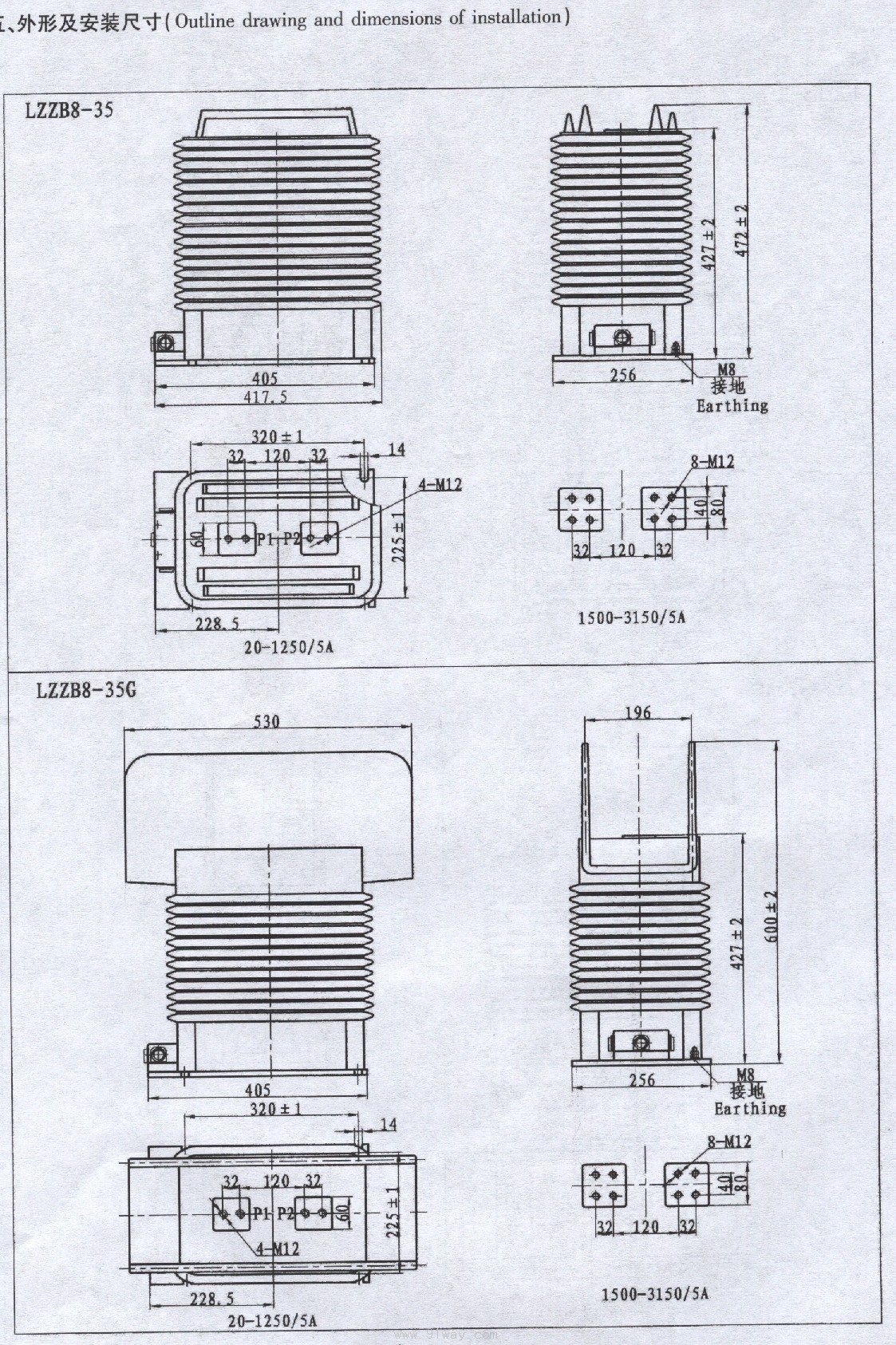

LZZB8-35,LZZB8-35A型電流互感器
