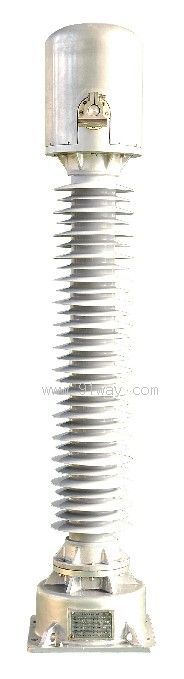

LENJH8-110W型數字式光電電流互感器產品詳細說明：

一、概述(Description)
LENJH8-110W數字式光電電流互感器采用了數字化技術，先進的光電技術，又綜合了國內高壓電器技術的精華而研制成功的新型高電壓電流測量裝置。它可以用來測量高壓供電系統中的電流以達到計量和保護的目的。適用于額定頻率50Hz或60Hz、額定電壓110kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-8：2002及GB/T20840·8-2007《電子式電流互感器》標準。



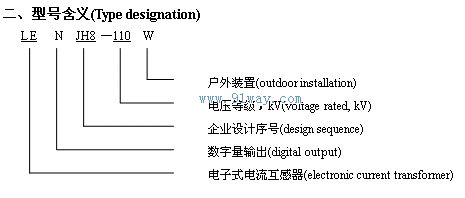

三、結構簡介(Construction)
1、LENJH8-110W數字式光電互感器是一種新型的電子式電流互感器。它不同于傳統的電磁式電流互感器，它采用了光電隔離、數據數字化、光通信技術。還用高度可靠的電氣絕緣設計使可靠性大大加強。
2、它也不同于基于法拉第磁光效應和克爾電光效應的光電電流互感器，它的電流信號傳感器就是低能量電流互感器和羅可夫斯基線圈。電流信號在高電位處就轉變?yōu)閿?shù)字信號，通過光纖傳到低電位處。所以測量的準確度高，抗振動性、抗外界溫度變化、抗電磁干擾及運行壽命都有保障。
3、本裝置中，高電位處的供電是一個重要的技術創新。本裝置采用了低電位激光供能和高電位取能等多重供能技術，產品運行可靠性高。
4、LENJH8-110W數字式光電互感器的絕緣柱采用硅橡膠外護套傘裙，為支柱式。結構輕便、簡單，重量輕；有良好的抗污能力、可靠性高。

四、技術參數(Technical data)
1、額定絕緣水平(rated insulation level)：126/230/550kV
2、局部放電水平符合GB/T20840·8-2007《電子式電流互感器》標準。
3、用戶如有其它技術要求，可與我廠聯系。

4、技術參數表(technical data form)：

表1：額定一次電流及動熱穩定電流(Rated primary current , rated dynamic and thermal current)

額定一次電流Rated primary current (A)	額定短時熱電流（Ith） Rated short time thermal current(kA/s)	額定動穩定電流（Idyn） Rated dynamic current(kA)
50	31.5/1	80
60	31.5/1	80
75	31.5/1	80
100	31.5/1	80
150、200	31.5/3	80
300-3150	50/3	125

表2：常規技術參數(Common technical parameters)

1	設備最高電壓 Highest voltage of equipment	126kV
2	額定一次電流 Rated primary current	50～3150A
3	額定二次電壓（測量級） Rated secondary voltage for measurement	1.5V，4V
4	額定二次電壓（保護級） Rated secondary voltage for protection	150mV(空心線圈) 150mV(air-core coil)
5	額定二次電壓（保護級） Rated secondary voltage for protection	225mV(鐵心式線圈) 225mV(core type coil)
6	額定輸出數字量（測量級） Rated digital output for measurement	0x2D41
7	額定輸出數字量（保護級） Rated digital output for protection	0x01CF/0x00E7
8	測量級準確級 Accuracy class for measurement	0.2，0.2S級(class)
9	保護級準確級 Accuracy class for protection	5TPE(空心線圈) 5TPE(air-core coil)
10	保護級準確級 Accuracy class for protection	5P30(鐵心式線圈) 5P30(core type coil)
11	額定頻率 Rated frequency	50Hz（或60Hz）
12	額定負荷 Rated burden	2kΩ，20kΩ,2MΩ
13	暫態特性的額定對稱 短路電流倍數 Rated symmetrical short-circuit-current factor for transient performance	30
14	額定一次時間常數 Rated primary time constant	100mS
15	額定喚醒時間 Rated wake-up time	0
16	環境溫度 Ambient temperature	－40℃～＋80℃
17	環境污穢等級 Pollution class	Ⅳ
18	導線接入方式 Connection method of wires	貫穿式、駁接式 penetrating type、point-type connection

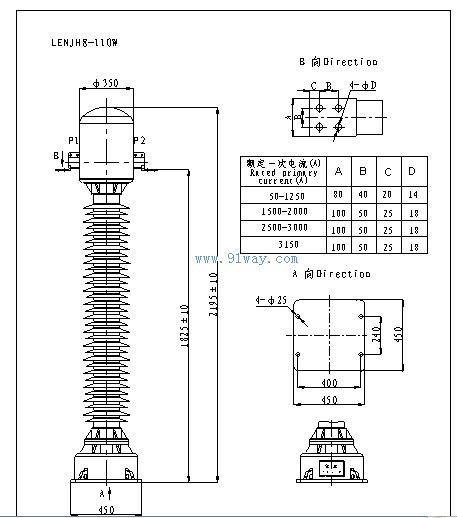

五、外形及安裝尺寸圖(Outline drawing and dimensions of installation)

LENJH8-110W型數字式光電電流互感器
