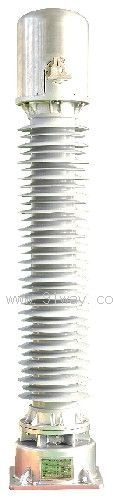

JENJH8-110W系列電子式電壓互感器產品詳細說明：

一、概述(Description)
JENJH8-110W系列電子式電壓互感器為絕緣脂灌封絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓110kV的中性點有效接地的電力系統中，作電能計量、電壓監測和繼電保護用。本產品符合IEC60044-7：1999及GB/T20840·7-2007《電子式電壓互感器》標準。

三、結構簡介(Construction)
JENJH8-110W系列電子式電壓互感器為全封閉支柱式結構，采用電容分壓式原理，外絕緣為硅橡膠外護套和傘裙，具有耐電弧、耐紫外線、耐老化、壽命長、耐污染及潮濕等特點，適宜于任何位置、任意方向安裝。測量范圍寬，二次短路時不會產生強電流，二次輸出為小電壓信號，功耗極小，不需將大信號轉化為小信號，簡化了誤差源，提高了整個系統的穩定性和準確度。

四、技術參數(Technical data)
1、額定絕緣水平(rated insulation level)：126/230/550kV
2、局部放電水平符合GB/T20840·7-2007《電子式電壓互感器》標準。(The conditions of the partial discharge test according to GB/T20840·7-2007《electronic voltage transformer》will be fulfilled without exception.)
3、用戶如有其它技術要求，可與我廠聯系。(If the customer has other requirement for technology, they can contact our factory.)

4、技術參數表(technical data form)：

1	設備最高電壓 Highest voltage of equipment	126kV
2	額定一次電壓 Rated primary voltage	110/√3kV
3	額定二次電壓 Rated secondary voltage	1.5V,4V,5V,4/√3V,6.5/√3V
4	額定輸出數字量 Rated digital output	0x2D41
5	測量級準確級 Accuracy class for measurement	0.2級(class)
6	保護級準確級 Accuracy class for protection	3P
7	額定頻率 Rated frequency	50Hz（或60Hz）
8	額定負荷 Rated burden	0.001VA，0.01VA，0.1VA，0.5VA
9	額定喚醒時間 Rated wake-up time	0
10	環境溫度 Ambient temperature	－40℃～＋80℃
11	環境污穢等級 Pollution class	Ⅳ

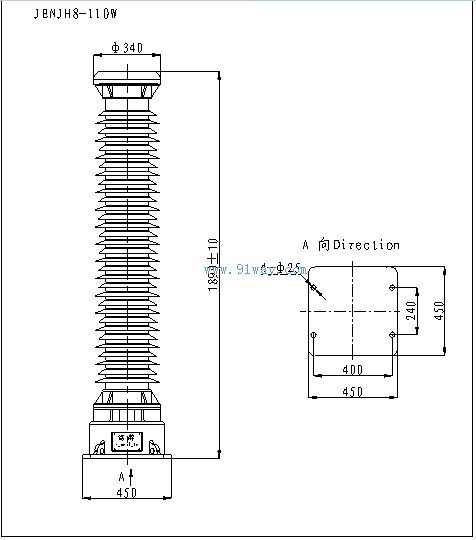

五、外形及安裝尺寸圖(Outline drawing and dimensions of installation)

JENJH8-110W系列電子式電壓互感器
