BXM(D)59系列隔爆型照明(動力)配電箱(IIB)產品詳細說明：

適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB
3、溫度組別：T1～T6
4、戶內、戶外（防護等級IP54, 可達IP65)

產品特點
1、鑄鋁合金外殼，表面噴塑
2、內可裝C65N(H)-C、C65N(H)-D、NC100H及類似小型斷路器
3、具有過載、短路保護功能
4、C65N(H)-C 優先適用于照明配電系統，C65N(H)-D優先適用于動力配電系統
5、進出線腔、電器元件腔分別獨立
6、輸入：3P+N+PE 輸出：3P+N+PE或1P+N+PE
7、可根據用戶要求特制
8、可鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭

技術參數 Specification

型號	防爆標志	額定工作電壓(V)	主回路額定工作電流(A)	支路數	支路額定工作電流(A)	使用類別	極數	進線口規格	出線口規格電纜外徑
BBX□59-4N	Exde II BT6	380/400 220/230		4	1,3,6,10,16, 25,32,40,50, 63,80,100,125	AC1,AC3	3P+N+PE 3P+PE 1P+N+PE	G40 F16～F24.5	G20 F8～F12
BX□59-6N				6
BX□59-8N				8
BX□59-10N				10
BX□59-12N				12
BX□59-4K			≤80	4
BX□59-6K			≤125	6
BX□59-8K			≤125	8
BX□59-10K			≤125	10
BX□59-12K			≤125	12

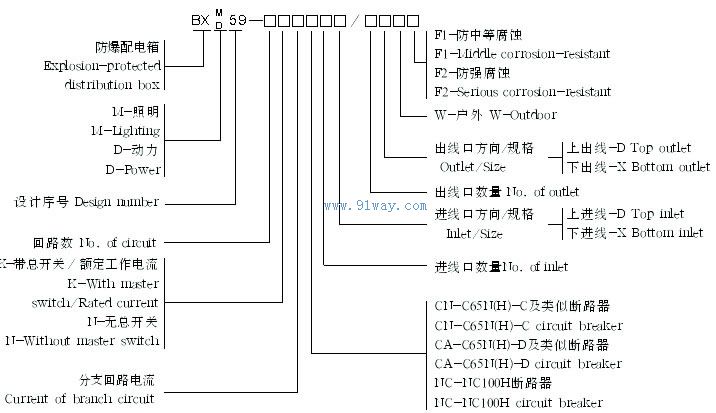

型號含義 Type designation

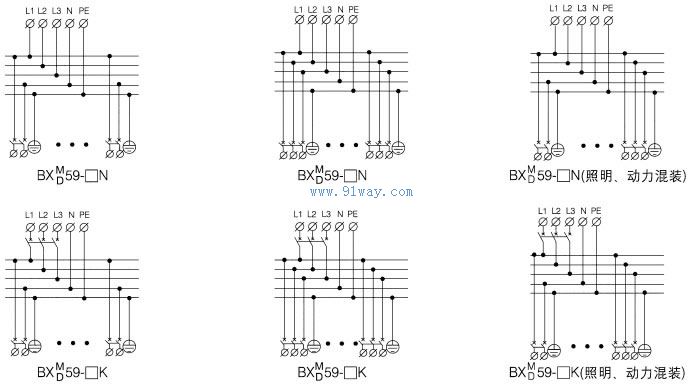

電氣原理圖 Electrical principle chart
