BXM(D)61系列復合型防爆照明(動力)配電箱(IIB)產品詳細說明：

BXM(D)61系列復合型防爆照明(動力)配電箱(IIB)適用范圍

1、同時出現或分別出現爆炸性氣體環境（1區、2區)和 可燃性粉塵（20區、21區或22區）的危險場所。
2、場所中危險氣體或蒸氣：IIA、IIB
3、溫度組別：T1～T6
4、戶內、戶外（防護等級IP65)

BXM(D)61系列復合型防爆照明(動力)配電箱(IIB)特點
1、外殼采用壓鑄鋁合金鑄造
2、表面噴塑
3、內裝C65N (H)-C、C65N(H)-D、NC100H及類似小型斷路器
4、C65N(H)-C優先適用于照明配電系統, C65N(H)-D優先適用于動力配電系統
5、具有過載保護功能
6、進出線腔，電器元件腔分別獨立
7、輸入：3P+N+PE 輸出：3P+N+PE或1P+N+PE
8、可根據要求特制
9、可鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭

主要技術參數 Specification

防爆型標志	防護等級	電 源	額定工作電壓	額定工作電流
Exde II BT6/ DIP A20 TA T6	IP65	3P+N+PE,50-60Hz	AC220～230V/ AC380～400V	≤125A

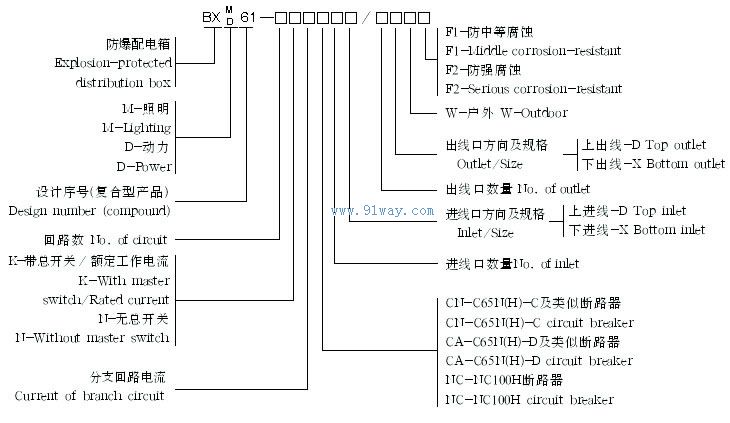

型號含義 Type designation

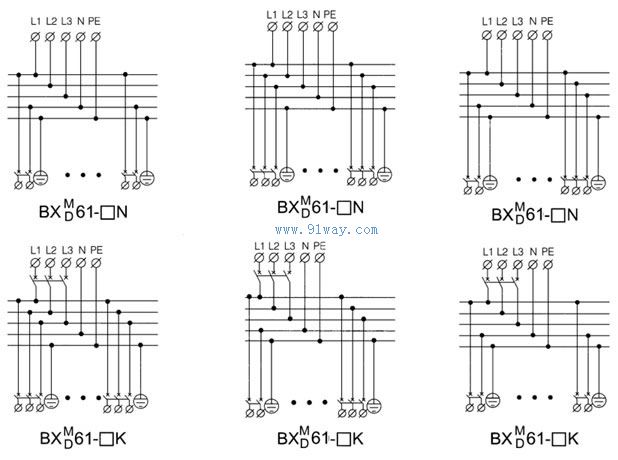

電氣原理圖 Electrical principle chart

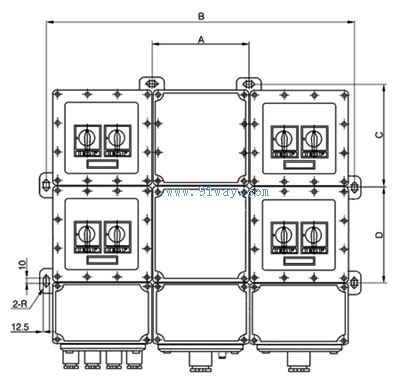

外形尺寸及示意圖 Outline dimensions

配電箱型號	尺寸A	尺寸B	尺寸C	尺寸D	安裝螺栓規格及數量
BX (D) 61-1N ( 2N 、1K ) / DD	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) / XX	0	261	0	0	2-M12
BX (D) 61-1N (2N、1K) /DX (XD)	0	261	0	232	4-M12
BX (D) 61-3N (4N、3K) / DD	0	493	166.5	246.5	4-M12
BX (D) 61-3N (4N、3K) / XX	0	493	246.5	166.5	4-M12
BX (D) 61-3N (4N、3K) / DX(XD)	0	493	0	232	4-M12
BX (D) 61-5N (6N、5K) / DD	232	725	166.5	0	4-M12
BX (D) 61-5N (6N、5K) /XX	232	725	246.5	0	4-M12
BX (D) 61-5N (6N、5K) / DX(XD)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / DD(XX)	232	725	166.5	232	6-M12
BX (D) 61-7N (8N、7K) / XD(DX)	232	725	246.5	232	6-M12
BX (D) 61-9N (10N、9K) / DD	232	725	166.5	232	6-M12
BX (D) 61-9N (10N、9K) / XX	232	725	232	166.5	6-M12
BX (D) 61-9N (10N、9K) / DX	232	725	246.5	464	6-M12
BX (D) 61-9N (10N、9K) / XD	232	725	166.5	464	6-M12
