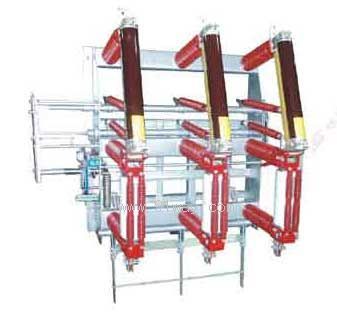

FZN,FZRN-40.5D/T630戶內交流高壓真空負荷開關產品詳細說明：

FZN-40.5D/T630-20戶內交流高壓真空負荷開關和FZRN-40.5D/T630-31.5戶內交流高壓真空負荷開關-熔斷器組合電器（以下簡稱：真空負荷開關），是專為35KV箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中(配柜安裝或墻上安裝）。
本產品體積小、安裝方便、操作簡單。其結構科學合理，動作靈活可靠，有明顯的隔離斷口。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安全方便。
2.用途
FZN-40.5系列真空負荷開關用于交流50HZ，額定電壓40.5KV的網絡中，作為開斷負荷電流、過載電流和短路電流之用。操作方式具有手動和電動二用功能，尤其適用于要求無油化、免維修及頻繁操作的場所。

3.型號說明
型 號 名 稱
FZN-40.5/T630-20 戶內交流高壓真空負荷開關(630A;1250A)
FZN-40.5D/T630-20 帶接地開關戶內交流高壓真空負荷開關(630A;1250A)
FZRN-40.5/T630-31.5 戶內交流高壓真空負荷開關-熔斷器組合電器(6.3A-125A)
FZRN-40.5D/T630-31.5 帶接地開關戶內交流高壓真空負荷開關-熔斷器組合電器(6.3A-125A)

注: 真空負荷開關的絕緣子可選配帶電顯示器的傳感器。
4.使用環境
A.海拔不超過1000m;2000m;3000m; ,3500m(用戶訂貨時必須注明要求, 不注明要求為海拔1000m)
B.周?chē)�空氣溫�?25℃～+40℃；
C.相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓力：日平均值不超過2.2kPa；月平均值不超過1.8kPa；
D.周?chē)�空氣不受塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽霧等明顯污染；
E.在二次系統中感應的電磁干擾的幅值不超過1.6KV；

5.FZN,FZRN-40.5D/T630戶內交流高壓真空負荷開關主要技術參數
5.1電氣性能參數表（見：表1） （表1）

序號	項目	單位	負荷開關	組合電器	接地開關
1	額定電壓	KV	40.5	40.5	40.5
2	額定電流	A	1250 630	63	--
3	額定頻率	HZ	50	50	50
4	額定短路開斷電流	KA	--	31.5	--
5	額定線路充電開斷電流	A	2.1	2.1	--
6	額定接地故障開斷電流	A	63	63	--
7	額定短路關合電流	KA	50	--	--
8	額定峰值耐受電流	KA	50	--	50
9	額定短時耐受電流/持續時間	KA	20/4	--	20/2
10	額定開斷轉移（交接）電流	A	--	1700	--
11	額定有功負載開斷電流	A	1250 630	--	--
12	額定閉環開斷電流	A	1250 630	--	--
13	額定電纜充電電流	A	21	21	--
14	二次回路操作額定電壓	V	AC/DC220、110
15	1min工頻耐受電壓（有效值）對地，相間，真空斷口/隔離斷口	KV	95/118
16	全波雷電沖擊耐受電壓（峰值）對地，相間，真空斷口/隔離斷口	KV	185/215
17	主回路電阻	μΩ	≤120（組合電器除熔斷器外）
18	機械壽命	次	5000	2000	2000
19	最高/最低儲能及合閘操作電壓	V	AC 242/187
20	最高/最低分閘操作電壓		AC 264/143
21	開關級別		M2/E2	M1	M1/E0

5.2機械性能參數（見：表2） （表2）

序號	項目	單位	真空滅弧室	隔離刀閘	接地刀閘
1	觸頭開距	mm	17±1	≥350	--
2	觸頭超行程	mm	4±1	--	--
3	平均分閘速度	M/s	1.6±0.2	--	--
4	平均合閘速度	M/s	0.8±0.2	--	--
5	三極分、合分閘不同期	ms	≤2	≤3mm	--
6	額定合閘彈跳時間	ms	≤2	--	--
7	極間中心距	mm	410+2	410+2	410+2
	分合閘操作力	N	200

5.3彈簧操動機構的電動參數。見：表3、表4

磁式單相直流儲能電動機 （表3）

型號	額定電壓	額定輸出功率	正常工作電壓范圍
ZYJ220-53	AC/DC220V	≤70W	85%-110%額定電壓

分閘電磁鐵（獨立電源供電） （表4）

額定工作電壓（V)	AC220	AC110	DC220
額定工作電流（A)	2.67	2.93	2
額定電功率（W）	< 587	< 312	440
20℃時線圈電阻值（Ω）	30±3	18±1.7	58±10
正常工作電壓范圍	65%-120%額定工作電壓可靠分閘；小于30%額定工作電壓時不得分閘

6.1基本結構

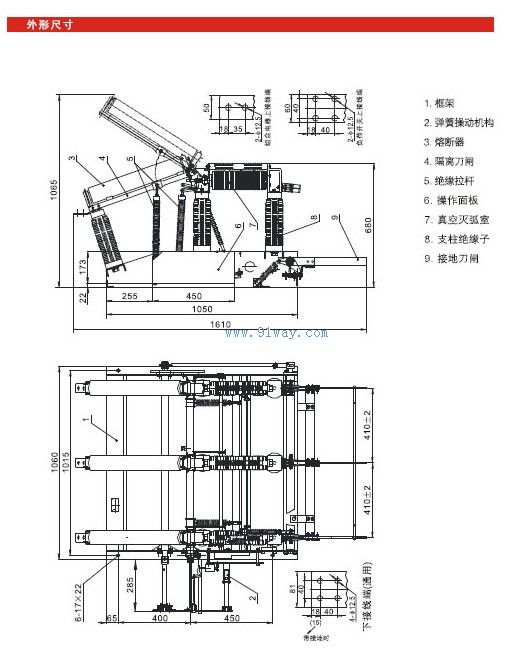

6.1.1本組合電器系三極聯動結構。主要由框架、真空滅弧室、隔離刀閘、熔斷器、接地刀閘、脫扣傳動裝置以及彈簧操動機構組成。隔離刀閘、真空滅弧室通過絕緣子固定于框架上，熔斷器裝在隔離刀閘背面。接地刀閘主軸直接裝在框架下部。彈簧操動機構裝于框架的左側板上，操作方式為側面操作。操動機構驅動開關主軸，主軸轉動并用拐臂通過絕緣操作拉桿帶動真空滅弧室或隔離刀閘動作，實現分閘與合閘的操作。接地刀閘與隔離刀閘通過傳動連桿連在一起，操作時二者聯動。
