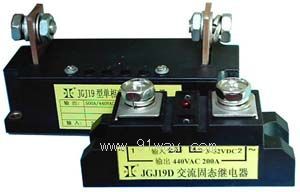

 產品名稱： JGJ19模塊式單相交流固態繼電器
型號規格： JGJ19模塊式單相交流固態繼電器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 固態繼電器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
JGJ19模塊式單相交流固態繼電器產品詳細說明：
型 號 JGJ19(原JGX9)
輸
入
參
數		 控制電壓 3～32 VDC  4～24 VDC
控制電流 ≤25 mA
啟動電流 ≥6 mA
關閉電壓 ≤1.5VDC
通斷時間 ≤20mS
輸
出
參
數		 負載電壓 24～240VAC  24～440VAC  24～660VAC
最大負載電流 60、80、90、100、120A  150、180、200、250、300A  350、400、500、600A
通態壓降 ≤1.8V
斷態電壓 ≥400V  ≥ 800V  ≥ 1500V

性
能
參
數		 隔離電壓 ≥2500V
絕緣電壓 ≥2500V
絕緣電阻 ≥100MΩ
工作溫度 —25∼75 ℃
電源頻率 50/60HZ
散熱條件 ≥20A配散熱器,≥40A再加風扇強冷
負載電流安全系數 阻性負載取2-3倍,感性負載取3-4倍
外形尺寸(代號) 94×25×31(M-1)  94×34×32(M-2)  120×52×32(M-3)


JGJ19模塊式單相交流固態繼電器外形尺寸.安裝接線圖:(單位:mm)

JGJ19模塊式單相交流固態繼電器安裝尺寸1     JGJ19模塊式單相交流固態繼電器安裝尺寸2

JGJ19模塊式單相交流固態繼電器接線圖1    JGJ19模塊式單相交流固態繼電器接線圖2

JGJ19模塊式單相交流固態繼電器

JGJ19模塊式單相交流固態繼電器
