 產品名稱： JGJ13,JGJ14單相臥式單相交流固態繼電器
型號規格： JGJ13,JGJ14單相臥式單相交流固態繼電器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 固態繼電器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
JGJ13,JGJ14單相臥式單相交流固態繼電器產品詳細說明：

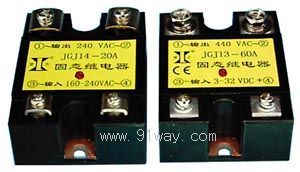

JGJ13,JGJ14單相臥式單相交流固態繼電器

型 號 JGJ13（原JGX3） JGJ14（原JGX3交流控制）
輸
入
參
數		 控制電壓 3～32 VDC  4～24 VDC 160～240VAC
控制電流 ≤25mA ≤30mA
啟動電流 ≥6mA ≥10mA
關閉電壓 ≤1.5VDC ≤50VAC
通斷時間 ≤10mS ≤50mS
輸
出
參
數		 負載電壓  24～240VAC      24～440VAC      24～660VAC
最大負載電流 10、20、30 …… 100、120、150、180A
通態壓降 ≤1.8V
斷態電壓 ≥400V     ≥800V     ≥1500V
性
能
參
數		 絕緣電壓 ≥2500V ≥2000V
隔離電壓 ≥2500V ≥2000V
絕緣電阻 ≥100MΩ
工作溫度 —25∼75 ℃
電源頻率 50/60HZ
散熱條件 ≥20A配散熱器,≥40A再加風扇強冷
負載電流安全系數 阻性負載取2-3倍,感性負載取3-4倍
外形尺寸(代號) 58×45×21 mm3 (J-1)或59×45×24 mm3 (J-7)


外形尺寸.安裝接線圖:(單位:mm)

JGJ13,JGJ14單相臥式單相交流固態繼電器安裝尺寸        JGJ13,JGJ14單相臥式單相交流固態繼電器接線圖

JGJ13,JGJ14單相臥式單相交流固態繼電器

JGJ13,JGJ14單相臥式單相交流固態繼電器
