JGJ10,JGJ11直插臥式單相交流固態繼電器產品詳細說明：

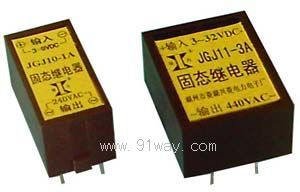

JGJ10,JGJ11直插臥式單相交流固態繼電器

輸入與輸出回路之間光隔離。
控制信號與TTL邏輯接口。
雙向可控硅輸出，零電壓開啟,零電流關斷。
隔離電壓大于2000V。
插件焊接結構，體積小，安裝簡便。
產品主要用于工業自動化中弱電與強電的隔離控制
也可以作為各種大功率輸出器件的推動級和小功率的用電器。如電動機、電磁閥、電源等無觸點開關控制。

		JGJ10（原JGX0J）	JGJ11（原JGX1J）
輸 入 參 數	控制電壓	3∼9VD   C12∼32VDC
	控制電流	5∼28mA   6∼25mA
	啟動電流	≥6mA
	關閉電壓	≤1VDC
	通斷時間	≤15mS
輸 出 參 數	負載電壓	24∼240VAC   24∼440VAC
	最大負載電流	1A   3A
	通態壓降	≤1.5V
	斷態電壓	≥400V   ≥800V
性 能 參 數	隔離電壓	≥2000V
	絕緣電阻	≥100MΩ
	工作溫度	—25∼75 ℃
	電源頻率	50/60HZ
	負載電流安全系數	阻性負載取2-3倍,感性負載取3-4倍
	外形尺寸(代號)	31×16×16mm3(H-1)	33×25×15mm3(H-2)

外形尺寸.安裝接線圖:(單位:mm)



H-1  H-2

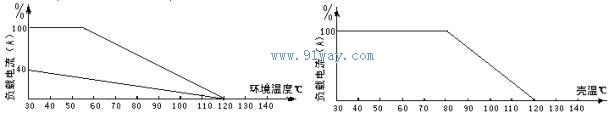

溫度曲線圖:

JGJ10,JGJ11直插臥式單相交流固態繼電器選用注意事項:
選擇產品時，應根據負載的性質不同，在電流檔次上，留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時，可按3-4 倍負載電流選取)。
根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V。440V檔時選680-750V。
當輸入控制電壓標有3-32VDC且實際負載電壓大于12VDC時，應在控制回路內串接保護電阻,可按輸入電流（8～25mA）確定(常規約1.5KΩ/1-2W)。
該型號產品為自然冷卻，工作時無需散熱器。
