JTL-50D陀螺測斜儀產品詳細說明：

JTL-50D 陀螺測斜儀采用三自由度框架陀螺結構配合全新設計的數字電路，測量精度和可靠性都得到了極大的提升。適用于強磁異常礦區和已經下了套管的孔徑不小于56 毫米的鉆孔內，進行頂角和方位角的多點測量，用以確定鉆孔的三維位置。
一、主要技術特點
1、采用高速旋轉的三自由度框架式陀螺作為方位角定向和測量元件，零點漂移小，是磁性礦地區和鐵套管的鉆孔中測量方位角最理想的定向器件。
2、采用高精度的雙軸傾角傳感器作為頂角的測量器件，經24位AD采樣、數據處理后得到頂角數據。

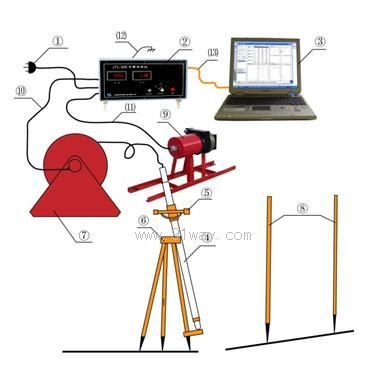

3、由地面控制箱將方位、深度信號混合后傳至計算機，計算機進行數據處理、保存、并畫出三維軌跡圖。

二、JTL-50D陀螺測斜儀主要技術指標和參數

1、測量范圍： 頂角 0～50°；方位 0°～360°；
2、測量精度： 頂角測量誤差： ±0.2°；
方位測量誤差： ±5°（頂角≥1.5°）；
方位漂移： 每小時不大于12°；
3、測量深度： 1200m；
4、工作電源： AC220V±10%/50Hz；
5、整機功耗： 約75W；
6、環境溫度： -10～55℃；
7、井下電纜： 儀器使用四芯電纜（電纜內阻 < 85Ω/100m）；
8、外形尺寸: 井下測量探管：Φ50㎜×1880mm；
地面控制箱： 370㎜×290㎜×200mm；
三腳架： 950㎜×80mm。
注：筆記本電腦、絞車、線纜另配。
