LZZBJ9-20型電流互感器產品詳細說明：

LZZBJ9-20型電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓20kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC44-1：1996及GB1208-2006《電流互感器》標準。

結構簡介
LZZBJ9-20型電流互感器為環氧樹脂澆注全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。

LZZBJ9-20型電流互感器技術參數(Technical data)
1、額定絕緣水平：24/65/125kV。
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表4、局部放電水平符合GB1208-2006《電流互感器》標準。

額定一次電流 t（A）	準確級組合	額定輸出 （VA）	額定短時熱電流 （Ith）	額定動穩定電流 （Idyn）
20-100	0.2S/0.2S 0.2S/0.5 0.5/10P10 0.2S/0.5/10P10 0.2/0.5/10P10 0.2S/10P10/10P10	15/15 15/20 15/20 10/15/20 10/15/20 10/15/20/20	150I1n	375I1n
150，200			31.5	80
300，400			45	112.5
500，600			63	130
800-100	0.2S/0.5/10P10 0.2S/10P10 0.5/10P10 0.2S/0.2S	15/15/30	80	160
		15/30
		15/30
		15/12

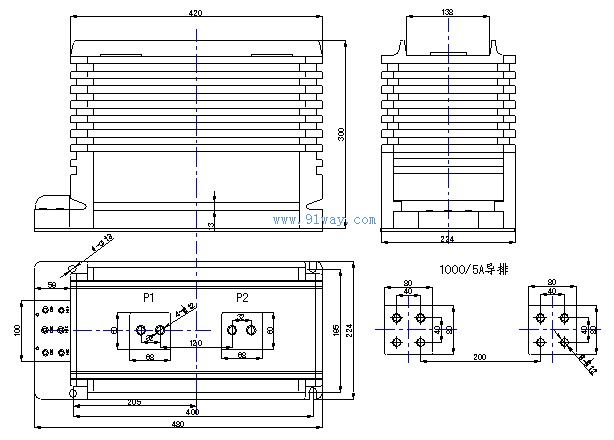

LZZBJ9-20型電流互感器外形及安裝尺寸

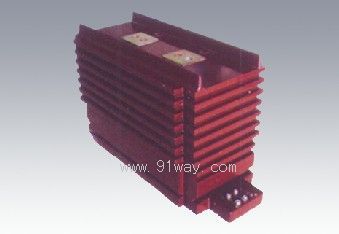

LZZBJ9-20型電流互感器
