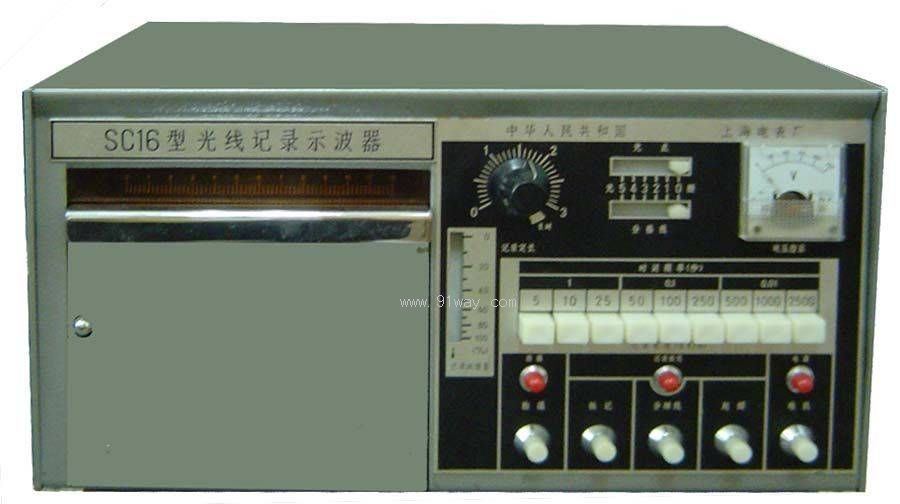

SC16光線示波器產品詳細說明：

S16A型型二種不同記錄速度的光線示波器。是一種使用方便的記錄示波器。本產品可供記錄電量變化過程及轉換成電量的非電量的變化過程。適用于電氣、電信、航空、造船、鐵道、車輛、機械、土木、勘測、醫學、化學等工礦企業及研究單位使用。在電量方面，可測量直流電流、電壓、交流電流、瞬態過程、頻率及波形分析等等。在非電量方面，通過轉換器，可以測量應力、壓力、位移、振動、轉矩、速度、加速度、流量、心電流等等。SC16型系列光線示波器的主要特點是記錄線數較多，記錄速度范圍廣，紙容量大，采用紫外線直接記錄、記錄紙不經過暗室沖洗手續就能很快顯示波形，振動子具有較高的靈敏度及較寬的工作頻率范圍，記錄速度可以在記錄過程中任意變換，磁系統裝有恒溫裝置，因此能適合我國各地氣候在實驗室及野外或運輸工具上使用。

二．主要技術數據
示波器可以安裝16個以下的FC6型振動子，因此可以同時記錄16個以下的變化過程，或者可以用一個另線裝置來代替振動子劃出另位基準線。
振動子的阻尼因數為 0.7±0.1,振動子的非線性誤差不大于 3%
從振動子到記錄紙的光線長度為 300毫米
示波器可使用 120mm、92mm、61mm寬的紫外線感光記錄紙
示波器內可容納 30米長的記錄紙，并且裝有記錄紙儲量的百分比指示信號燈，當記錄紙余量用剩10%左右時紙完指示燈亮，以示記錄紙即將用完
SC16A型記錄速度為5000毫米/秒時攝影機機構最大允許記錄儲量為15米
記錄紙移動速度分九檔，由九檔按鈕式電鍵變換。其記錄速度不超過 ±20%
時間標志為橫線式，時標周期與低速聯動誤差為 ±2%
示波器裝有分格線裝置，便于對記錄波形幅值的度量計算，分格線在記錄紙上產生每間隔 2mm為一細線，每間隔10mm為一粗線
示波器裝有光點光柵與分格線光柵亮度調節器，以便于對不同速度調整亮度，得到良好的記錄效果
裝有偶拍攝長度自動定長裝置，調節范圍為 0-3米，或長拍攝
振動子磁系統上裝有恒溫裝置，能保持 45℃±5℃的溫度

SC16A型光線示波器恒溫裝置裝有加熱開關，當使用油阻尼振動子時，必須將加熱開關按鈕接通鎖牢
時標裝有輸入輸出裝置插座
輸入：可用外接脈沖信號作為時間標志
輸出：可供給多臺 SC16型系列光線示波器作為統一信號之用，并可供作脈沖頻率訊號源
示波器裝有標記信號裝置，便于記錄時打標記用
示波器裝有曲線分辨裝置，簡稱分辨線，并裝有工作開關（SC16A,B型光線示波器無此裝置）
示波器裝有工作電壓指示電壓表與電源電壓調節開關
振動子輸入端裝有與振動子并聯的外臨界電阻調節裝置，阻值為 0-450Ω及∞
示波器裝有自動接觸開關裝置，可以先拍攝 0.2米波形圖后再接通或斷開受試電路
示波器具有專用插座，可以對記錄紙速度、時標、拍攝紙完指示燈，拍攝指示燈， 標記等進行遙控，遙控導線電阻不大于 10Ω
示波器有光點觀察屏可以看到訊號振幅和位置。
