產品名稱：

FN11系列戶內高壓壓氣式負荷開關

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶內高壓負荷開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

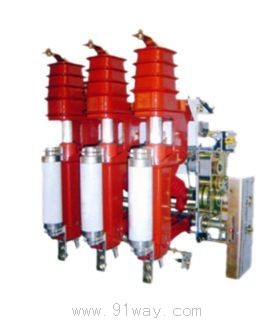

FN11系列戶內高壓壓氣式負荷開關產品詳細說明：

FN11系列戶內高壓壓氣式負荷開關是一種最新改進壓氣式負荷開關，所有導電體固定在一個絕緣框架中，絕緣體是用高強度、不燃燒的不飽和聚脂SMC材料制造，具有電壽命長，轉移電流高、穩定性可靠、操作方便、絕緣水平高、系列化強的特點。在主體結構完全相同的情況下，可分為：
1、負荷開關
2、負荷開關—熔斷器組合電器
3、三工位隔離開關 其中負荷開關又可分為帶接地和不帶接地開關兩種。操作機構有手動和電動機構。
FN11—12系列戶高壓壓氣式負荷開關裝配在HXGN-12型金屬封閉式環網開關柜及箱式變電站中，可組成眾多的接線方案，滿足用戶對控制、保護、計量等各種要求。環網供電實現了讓在環網系統內的用戶能享有兩條以上的回路供電，以其中一條為主供電回路，一條為備用供電回路的完善服務。
HXGN-12金屬封閉箱式負荷開關柜系三相交流額定電壓3-12Kv，額定頻率50Hz的戶內成套配電裝置。適合用于工廠、企業、住宅、小區、高層建筑及礦山港口等配電系統。環網柜起著接受、分配、控制電能及保護電器設備安全運行的作用。

FN11系列戶內高壓壓氣式負荷開關主要技術參數:

序號	名稱	單位	FN11-12 FN11-12R(T)
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	400 所配熔斷器的最大額定電流100A、125A
4	額定有功負載開斷電流	A	400/630
5	額定閉環開斷電流	A	400/630
6	5%額定有功負載開斷電流	A	20/31.5
7	額定電纜充電電流	A	10
8	額定短時耐受電流（熱穩定電流）/持續時間	kA/s	20/2
9	接地開關額定短時耐受電流（熱穩定電流）/持續時間	kA/s	16/2
10	額定峰值耐受電流（動穩定電流）	kA	50
11	額定開斷轉移電流	A	------- 1000
12	額定短路開斷電流（限流熔斷器）	kA	------- 31.5
13	Lim工頻耐受電壓（有效值）對地、相間\隔離斷口	kV/kV	42/48
14	全波雷電沖擊耐受電壓（峰值）對地、相間\隔離斷口	kV/kV	75/85
15	熔斷器熔斷觸發開關分的時間	ms	------- 35+5
16	熔斷器熔斷時撞擊輸出能量	J(焦耳)	------- 1
17	機械壽命	次	2000
18	負荷開關分合閘操作力矩	N.m	90
19	接地刀分合閘操作力矩	N.m	20
20	額定分閘操作電壓	V	~220/~110

高壓限流熔斷器的選用

變壓器容量	100	125	160	200	250	300/315	400	500	630	750/850	1000	1250	1600
熔斷器額定電流	16	16	16	20	25	31.5	40	50	63	80	80	100	125

推薦選用熔斷器的型號為：XRNT-12高壓限流型熔斷器
熔斷器的撞擊輸出能量為：1J（焦耳）中型

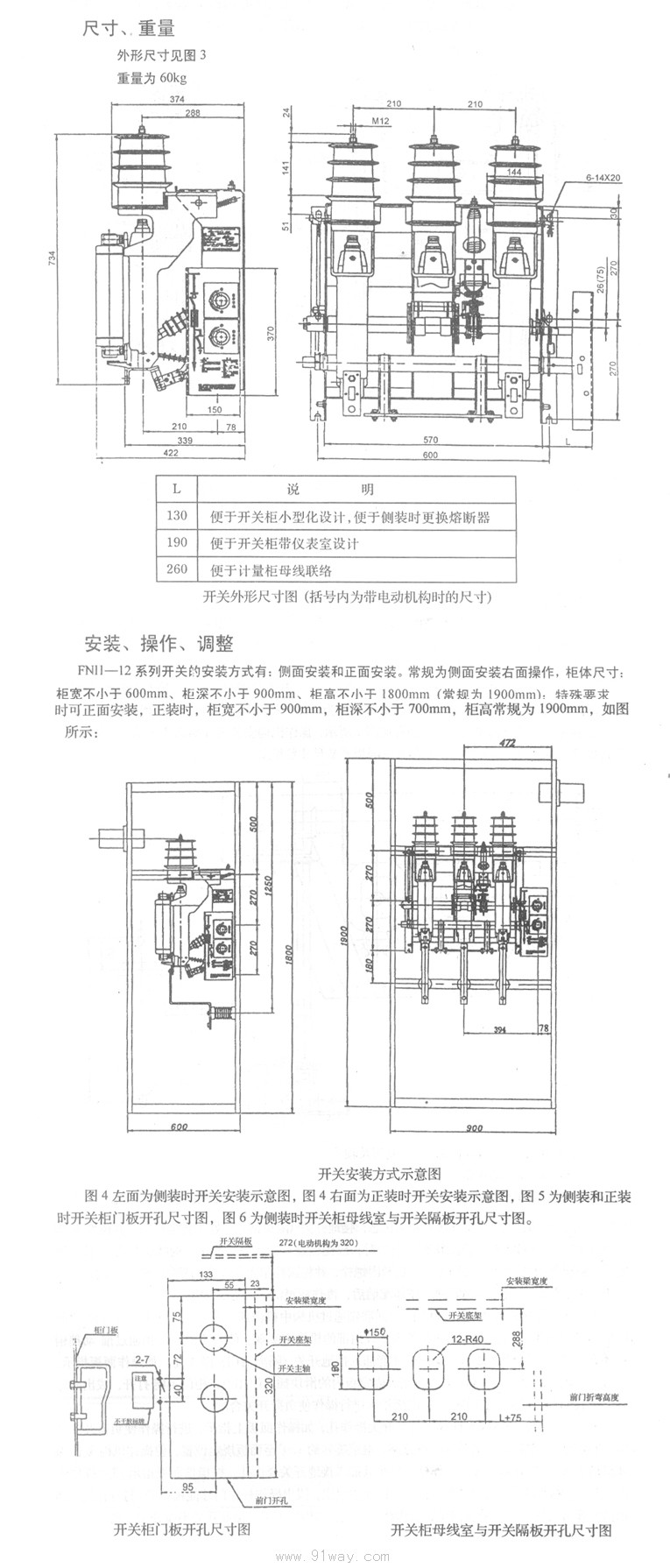

FN11系列戶內高壓壓氣式負荷開關（示意圖）
