LVB-110型高壓電流互感器產品詳細說明：

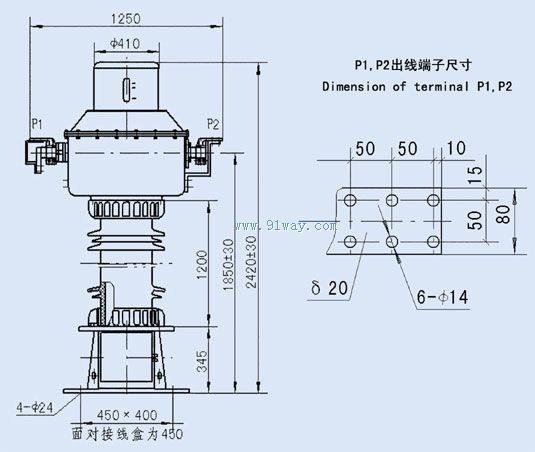

LVB-110型電流互感器為倒置式互感器。五個二次繞組組合成吊環形，固定在瓷套上部的油箱中；二次引線穿過瓷套從底座上的二次接線板引出；主絕緣采用電容型油紙絕緣結構。一次繞組進一根銅棒和一根同心圓管構成，串并聯時在油箱外部進行換接，油箱上部裝有金屬膨脹器，側面裝有0.35±0.02Mpa爆破的壓力釋放裝置。底座上裝有取油樣的放油活門。

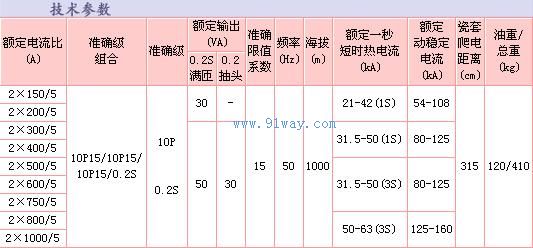

LVB-110型高壓電流互感器主要技術參數：

額定電壓（KV）	110
極性，額定頻率（Hz）	減，50
額定一次電流（A）	2×600/5（二次繞組抽頭為2×300/5）
額定二次電流（A）	5
準確級及組合	0.2/0.5/5P2/5P1/5P2
額定負荷（VA）	50（抽頭為30）
額定絕緣水平（KV）	126/185/450
局部放電水平（PC）	≤5PC
儀表保安系數	FS≤5
準確限值系數	5P1：ALF≥20；5P2：ALF≥15

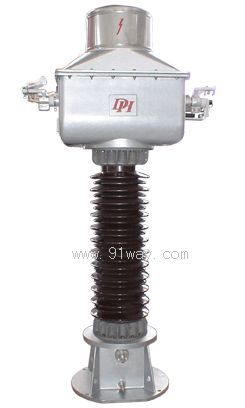

LVB-110型高壓電流互感器
