LB-220KV型高壓電流互感器產品詳細說明：

LB-220KV型高壓電流互感器為電磁式仿型油箱、瓷套結構。由油箱，瓷套，儲油柜，膨脹器，器身，一次出線裝置，壓力釋放裝置和二次出線盒等部分組成。一次線組為“球拍”形，采用油紙電容型絕緣結構。電流比的變換，可通過一次出線裝置從外部進行串并聯換接，也可以在二次出線端進行換接；二次繞組繞在環形鐵心上，套裝在一次繞組下部，置于油箱中。油箱正面進二次出線盒，背面為壓力釋放器，底部進放油活門。

LB-220KV型高壓電流互感器主要技術數據：

額定電壓（KV）	220
極性，額定頻率（Hz）	減，50
額定一次電流（A）	300，600，750，800，1000，1250，1500，2000，2400，2500
額定二次電流（A）	1，5
準確級及組合	5P/5P/5P/5P/5P（0.5）/0.5（0.2）
額定負荷（VA）	保護級60（抽頭40）測量級50（抽頭30）
額定絕緣水平（KV）	252/395/950（高原型為：252/460/1050）
局部放電水平（PC）	≤5PC
儀表保安系數	FS≤10或FS≤5
準確限值系數	ALF≥20

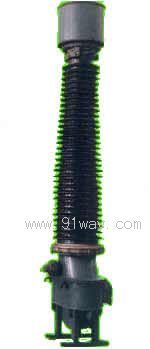

LB-220KV型高壓電流互感器
