HZ12系列組合開關產品詳細說明：

用途
HZ12系列組合開關，適用于交流50Hz或60Hz，額定工作電壓至500V的電路中作切斷和接通電源之用，也可直接開閉電動機及高電感負載。
產品符合標準GB 14048.3。

產品型號及其含義

HZ12系列組合開關分類
HZ12系列組合開關有基型、掛鎖型、暗鎖型、聯鎖型等。各型分別有急停型和普通型兩種，普通型采用黑面板、黑旋鈕，急停型以黃面板、紅旋鈕作急停標志。

產品類型、名稱、用途及型號
基型開關適用于普通電路的通斷之用。
基型組合開關（電源切斷開關）型號：HZ12-16/01、HZ12-25/01、HZ12-40/01
急�；�型組合開關（電源切斷開關）型號：HZ12-16/02、HZ12-25/02、HZ12-40/0225A和40A電源切斷開關的
外形尺寸一致，16A、25A和40A的安裝尺寸一致。
各型電源切斷開關進線端均有防護罩。

掛鎖型開關可用作機床中要求有掛鎖的電源切斷開關。
在斷開位置（即“0”位）和接通位置（即“1”位），均能用掛鎖鎖住。
急停型組合開關（電源切斷開關）型號：HZ12-16/04、HZ12-25/04、HZ12-40/04

暗鎖型開關可用作機床中要求自身帶鎖的電源切斷開關。
在斷開位置（即“0”位）能用自身的暗鎖鎖住。
暗鎖型組合開關（電源切斷開關）型號：HZ12-16/05、HZ12-25/05、HZ12-40/05
　　
掛鎖聯鎖型開關可用作機床中要求既具有掛鎖型功能，又能實現和電柜門聯鎖的電源切斷開關。
急停掛鎖聯鎖型組合開關（電源切斷開關）型號：HZ12-16/08、HZ12-25/08、HZ12-40/08
打開電柜門前必須使電源切斷開關斷開，切斷電源。
聯鎖機構隨電柜門打開面解脫，隨電柜門閉合而恢復。

暗鎖聯鎖型開關可用作機床中要求既要有暗鎖型功能，又能實現和電柜門聯鎖的電源切斷開關。
急停基型組合開關（電源切斷開關）型號：HZ12-16/09、HZ12-25/09、HZ12-40/09
打開電柜門前必須使電源切斷開關斷開，切斷電源。
聯鎖機構隨電柜門打開而解脫，隨電柜門閉合而恢復。

主要技術參數

型號規格		HZ12-16		HZ12-25		HZ12-40
約定發熱電流lth	A	16		25
額定工作電壓Ue	V	240	440	240	440	240	440
額定工作電流le
AC-3	A		11		15		30
AC-15	A	8	6	12	8	22	12
AC-23	A		11		15		30
AC-21	A		16		25		40

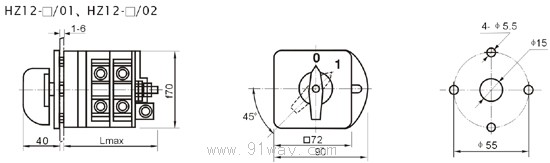

外形尺寸和安裝尺寸

型號規格	Lmax(mm)
HZ12-16	86
HZ12-25	89
HZ12-40	89

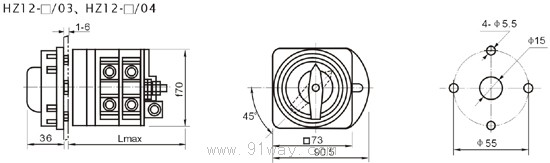

型號規格	Lmax(mm)
HZ12-16	86
HZ12-25	89
HZ12-40	89

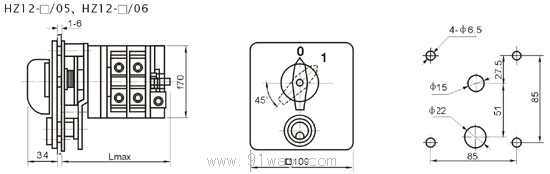

型號規格	Lmax(mm)
HZ12-16	107
HZ12-25	110
HZ12-40	110

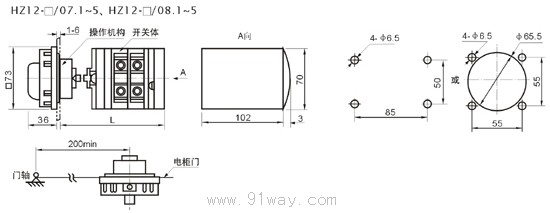

型號規格		L(mm)
HZ12-□/07.1	HZ12-□/08.1	145～149
HZ12-□/07.2	HZ12-□/08.2	170～174
HZ12-□/07.3	HZ12-□/08.3	195～199
HZ12-□/07.4	HZ12-□/08.4	220～224
HZ12-□/07.5	HZ12-□/08.5	245～249

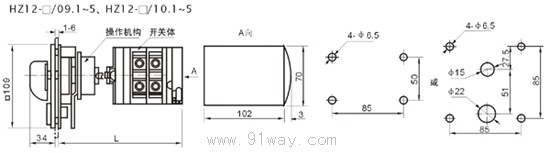

型號規格		L(mm)
HZ12-□/09.1	HZ12-□/10.1	168～171
HZ12-□/09.2	HZ12-□/10.2	193～196
HZ12-□/09.3	HZ12-□/10.3	218～221
HZ12-□/09.4	HZ12-□/10.4	243～246
HZ12-□/09.5	HZ12-□/10.5	268～271
