YWFS21擋板式流量開關產品詳細說明：

YWFS21是一種擋板式流量開關，擋板由不銹鋼制成，本體為H59黃銅（可選不銹鋼）其性能優于傳統的靶流開關。全部以插入式結構供貨，連結螺紋為G1/2"。根據用戶要求，可以用各種耐腐蝕性材料制作，小管道亦可配上三通，按照要求設定好流量，以流通式結構供貨。

EUWEN公司的YWFS21系列低成本高可靠性的擋板式流量開關，是廣大客戶進行流量保護的首選的產品。

技術參數：

環境溫度： -40-90℃
安裝位置： 外殼上箭頭方向?yàn)榻橘|(zhì)流動方向
介質溫度： -40-150℃
安裝管道口徑：DN15~DN150
觸點容量： AC250V 0.5A（阻性）轉換為一對常開常閉結點
耐壓： 16bar（25bar可選）
連接螺紋： G1/2"錐形管螺紋或其它尺寸
防護標準： IP65
工作介質：水和油（其他介質如海水等請?jiān)谟嗀洉r(shí)說明）
平均壓力損失：最大流量時0.01bar
電纜：標準配置1.0m，2X0.5mm2
外殼防護等級：IP65

安裝位置：

1.連結螺紋為1/2”錐形管螺紋。安裝時在螺紋上多繞一些聚四氟乙烯生料帶。
2.擋片和介質流動方向一致。
3.流量開關前后應有較長的直管段，大于5倍管徑。
4.須現場切割擋片的，應注意三通的值經，確保大于2/3擋片插入管道。

開關點的設定：

如果用戶要求精確設定開關點，請?jiān)谫?gòu)買時向廠方提出，由工廠標定。當干簧管開關（黑色塑料部分）逆水流方向移動時，動作值提高（即需要更大的流量打開開關），反之，動作值減小。調整完后將螺絲鎖死。用戶取得流量開關后，可以先熟悉一下開關的動作過程，然后再設定。當開關還沒有安裝在現場時，用手移動擋板，調整好后再重復一次以驗證開關點設定是否準確。為了監示開關是否動作，可以用萬用表接在開關電路中來判斷動作是否發生。

YWFS21系列流量開關流量表 單位：升/分鐘

管道尺寸	接通	切斷	備注
DN15	9.8	8.7
DN20	11.7	10.2
DN25	18.2	17
DN32	23.5	21.2
DN40	31	29.1
DN50	36	34.4

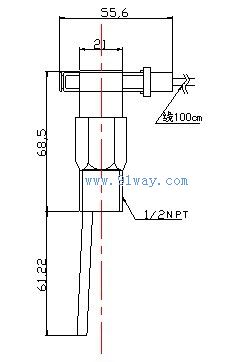

尺寸圖：
