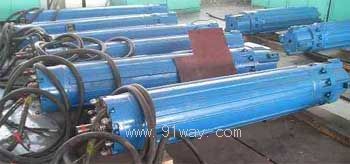

YQS系列井用潛水三相異步電動機產品詳細說明：

一、概述
YQS系列井用潛水三相異步電動機為充水密封型三相異步電動機，主要用于在深井中驅動潛水泵提取地下水，為工礦企業、農田、牧場和居民生活提供生產和生活用水。本系列產品壽命長，易于維護，是目前最理想的深井提水設備。
使用條件 電動機應完全潛入水中立式使用，其潛入深度不大于70m，最地位置劇井底底不少于5m；電動機為連續工作制；介質水溫不高于20℃；水中固體雜質含量（重量比）不超過0.01％；介質水中不含腐蝕性物質，pH值在6.5～8.5范圍內；電動機內必須沖滿潔凈的清水。

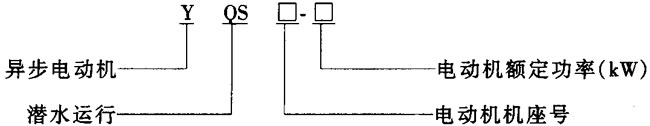

YQS系列井用潛水三相異步電動機型號含義


二、結構簡介
YQS系列電機結構（見圖1）。

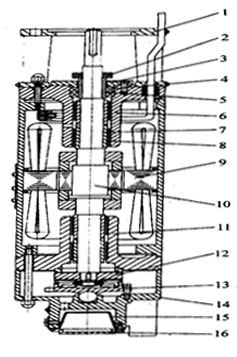

圖1 YQS系列電機結構示意圖
1-法蘭 2-摔砂環 3-壓蓋 4-油封 5-滑套 6-上導軸承 7-軸套 8-軸瓦 9-定子
10-轉子11-下導軸承12-滑板 13-止推軸承14-底座 15-調節囊 16壓蓋

表1電動機機座號與適應井徑對應表

機座號	150	175	200	250
井徑/mm	150	175	200	250

表2 電動機機座號與電動機承受最大向下推力對應表

機座號	150	175	200	250
向下推力/KN	6	8	10	15

表3 YQS150系列電機技術數據（2極50HZ）

件號	型號	額定功率		額定電壓/V	額定電流/A	效率 （％）	功率 因數	堵轉電流
		hp	kW					額定電流
20001075	YQS150-3	4	3	380	7.9	74.0	0.78	7.0
20001076	YQS150-4	5.5	4		10.3	75.0	0.79
20001077	YQS150-5.5	7.5	5.5		13.7	76.0	0.80
20001078	YQS150-7.5	10	7.5		18.5	77.0	0.80
20001079	YQS150-9.2	12.5	9.2		22.1	78.0	0.81
20001080	YQS150-11	15	11		26.3	78.5	0.81
20001081	YQS150-13	17.5	13		30.9	79.0	0.80
20001082	YQS150-15	20	15		35.6	79.0	0.80

表4 YQS175系列電機技術數據（2極50HZ）

件號	型號	額定功率		額定 電壓/V	額定 電流/A	效率 （％）	功率 因數	堵轉電流
		hp	kW					額定電流
01354506	YQS175-7.5	10	7.5	380	18.4	77.5	0.80	7.0
01354507	YQS175-9.2	12.5	9.2		22.1	78.0	0.81
01354508	YQS175-11	15	11		26.5	79.0	0.81
01354509	YQS175-13	17.5	13		30.1	80.0	0.82
01354510	YQS175-15	20	15		34.5	80.0	0.82
01354511	YQS175-18.5	25	18.5		42.3	80.5	0.82
01354512	YQS175-22	30	22		49.4	81.0	0.83
01354513	YQS175-25	35	25		55.8	81.0	0.83
01354514	YQS175-30	40	30		65.4	83.0	0.84

表5 YQS250系列電機技術數據（2極50HZ）

件號	型號	額定功率		額定 電壓/V	額定 電流/A	效率 （％）	功率 因數	堵轉電流
		hp	kW					額定電流
01354535	YQS250-	5.5	4	380	10.1	76.0	0.79	7.0
01354536	YQS250-	7.5	5.5		13.5	77.0	0.80
01354537	YQS250-	10	7.5		18.0	78.0	0.81
01354538	YQS250-	12.5	9.2		21..7	78.5	0.82
01354539	YQS250-	15	11		25.7	79.0	0.82
01354540	YQS250-	17.5	13		29.6	80.0	0.83
01354541	YQS250-	20	15		33.8	81.0	0.83
01354542	YQS250-	25	18.5		41.6	81.5	0.83
01354543	YQS250-	30	22		48.2	82.0	0.84
01354544	YQS250-	35	25		54.5	82.5	0.84
01354545	YQS250-	40	30		65.4	83.0	0.84
01354546	YQS250-	50	37		79.7	84.0	0.84
01354547	YQS250-	60	45		96.9	84.0	0.84	6.5

注：可提供雙引出現纜，需在合同中注明。

表6 YQS250系列電機技術數據（2極50HZ）

件號	型號	額定功率		額定電壓 /V	額定電流 /A	效率 （%）	功率 因數	堵轉電流
		hp	kW					額定電流
20000987	YQS250-18.5	25	18.5	380	41.0	82.0	0.84	7.0
20000988	YQS250-22	30	22		48.0	83.0	0.84
20000989	YQS250-25	35	25		54.0	84.0	0.84
20000990	YQS250-30	40	30		64.0	84.5	0.84
20000991	YQS250-37	50	37		78.0	85.0	0.85
20000992	YQS250-45	60	45		94.0	85.5	0.85	6.5
20000993	YQS250-55	75	55		114.0	86.0	0.85
20000994	YQS250-63	87	63		131.0	86.0	0.85
20000995	YQS250-75	102	75		152.0	87.0	0.86
20000996	YQS250-90	122	90		183.0	87.0	0.86
20000997	YQS250-100	136	100		203.0	87.0	0.86

注：可提供雙引出電纜，需在合同中注明。

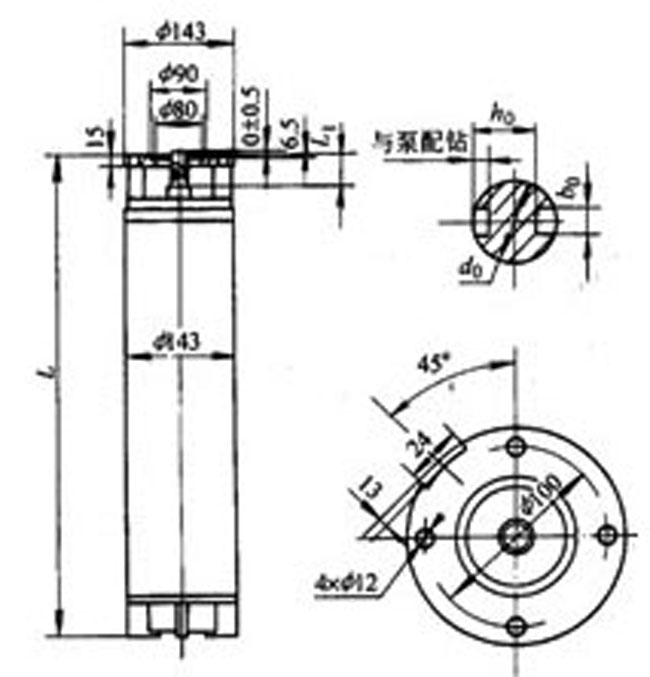

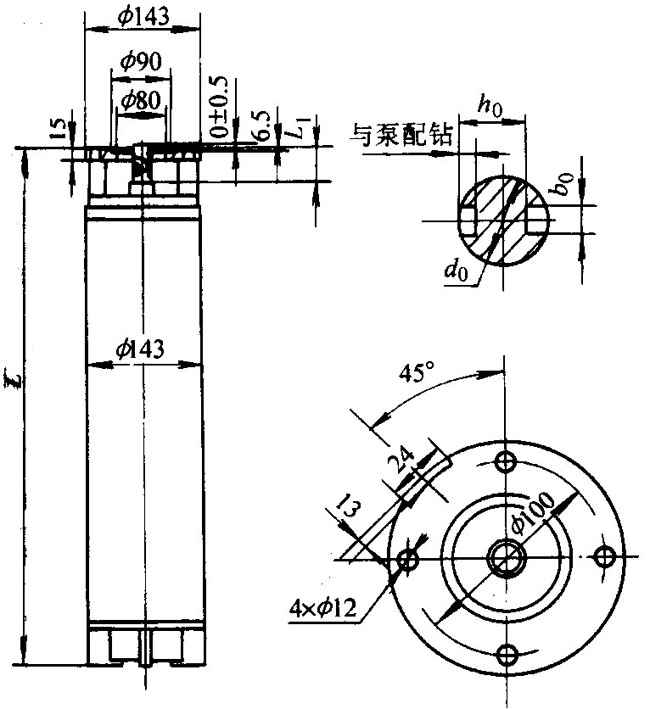

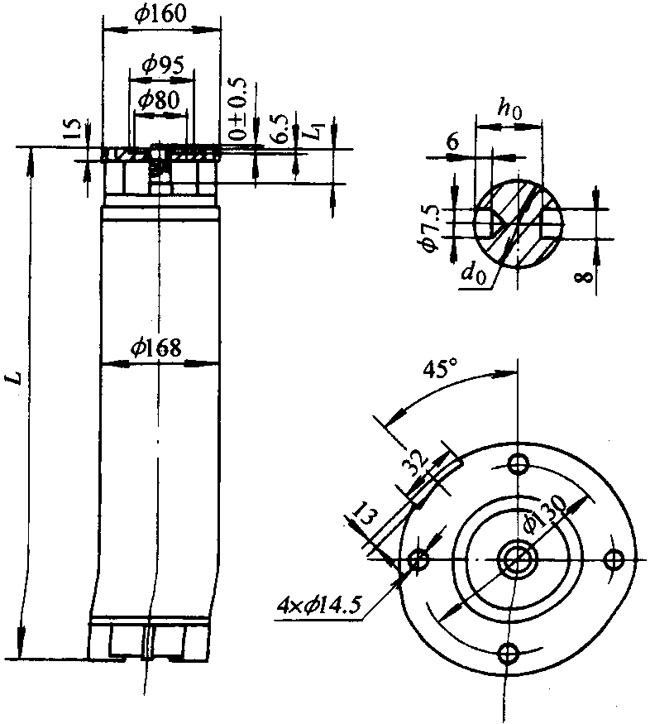

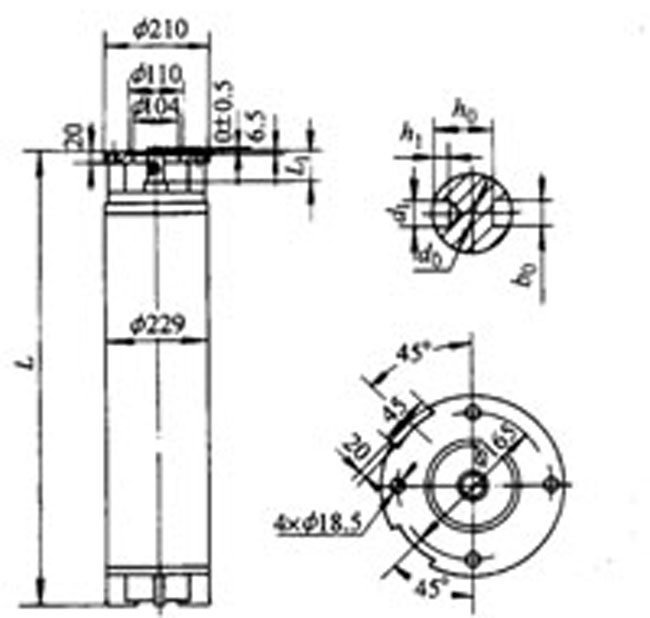

YQS系列井用潛水三相異步電動機外形及安裝尺寸

型號	d0	b0	h0	L	L1	重量/kg
YQS150-3	ф18	6	14.5	791	40	52
YQS150-4				851
YQS150-5.5				906		63
YQS150-7.5				976		70
YQS150-9.2	ф25	8	21	1021	50	75
YQS150-11				1071		80
YQS150-13				1131		86
YQS150-15				1131		86

型號	d0	h0	L	L1	重量/kg
YQS175-7.5	ф25	21	740	45	69
YQS175-9.2			800		78
YQS175-11			835		83
YQS175-13			890		92
YQS175-15			920		96
YQS175-18.5	ф28	24	1010	55	108
YQS175-22			1060		115
YQS175-25			1130		126
YQS175-30			1280		148

型號	d0	h0	L	L1	重量/kg
YQS200-4	ф25-0.020 -0.033	21	801	25	75
YQS200-5.5			831		78
YQS200-7.5			850		80
YQS200-9.2			866		82
YQS200-11			901		89
YQS200-13			941		96
YQS200-15			965		99
YQS200-18.5	ф28-0.020 -0.33	24	1061	30	103
YQS200-22			1075		114
YQS200-25			1141		123
YQS200-30			1246		147
YQS200-37			1355		155
YQS200-45			1465		161

型號	d0	d1	h1	h0	b0	L	L1	重量/kg
YQS250-18.5	ф28-0.020 -0.33	7.5	6	24	8	1097	55	152
YQS250-22						1127		157
YQS250-25						1157		168
YQS250-30						1197		180
YQS250-37						1267		187
YQS250-45	ф38-0.020 -0.33	9.5	7	33	10	1337	70	210
YQS250-55						1467		221
YQS250-63						1567		250
YQS250-75						1677		282
YQS250-90						1807		310
YQS250-100						1887		329
