一、用途：

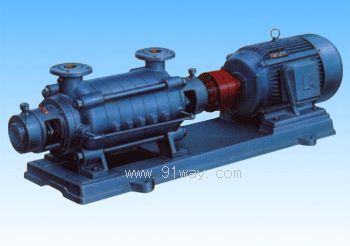

1.5GCJ-5 型單吸多級分段式離心泵，供輸送 110 ℃以下的清水及物理化學性質類似于水的液體，適用于鍋爐給水、工廠和城市給水等。

1.5 ——吸水口直徑（毫米）被 25 除得值并化整
G ——鍋爐給水泵
C ——表示泵的種類
J ——機械密封式
5 ——縮小為 1/10 泵的比轉數。即泵的比轉數為 50
6 ——葉輪的數量

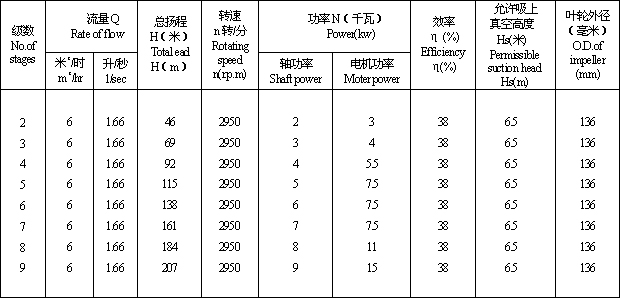

性能表 PerformanceChart

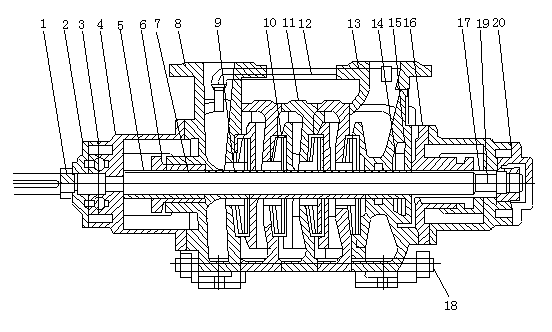

結 構 圖 Sectional View

1、軸套螺母 1 、 Sleeve nut 2 、軸承蓋 2 、 Bearing Cover
3, 軸承 3 、 Bearing 4 、軸承體 4 、 Bearing body
5 、軸套 5 、 Sleeve 6 、填料壓蓋 6 、 packing gland
7 、機械密封 7 、 Sealing machine 8 、進水段 8 、 Suction casing
9 、密封環 9 、 Wearing ring 10 、葉輪 10 、 Impeller
11 、中段 11 、 Midsegment 12 、回水管 12 、 Balance pipe
13 、出水段 13 、 Discharge casing 14 、平衡環 14 、 Balancing ring
15 、平衡盤 15 、 Balancing disk 16 、尾蓋 16 、 End cover
17 、軸套 17 、 Sleeve 18 、拉緊螺栓 18 、 Tightening
19 、軸 19 、 Pump shaft 20 、圓螺母 20 、 Round nut

結 構 說 明 Construction
泵的進出口方向均垂直向上，為根據所需揚程選用不同級數。
泵的定子部分由進水段、中段、出水段、尾蓋和軸承體等零件組成。
泵的轉子部分由軸、葉輪、軸套和平衡盤等零件組成，兩端支撐在滾珠軸承上。
泵的進水段、中段、出水段靜止結合面采用紙墊通過緊螺栓的拉緊來達到密封。為防止水進入軸承、在軸套間裝有“○”形密封圈。泵體兩端軸封采用機械密封。
泵兩端軸承體有環形冷卻室。當被輸送液體大于 80 ℃時，應通入冷水，對軸承進行冷卻。
軸承內的鈣基黃油潤滑脂可通過油杯注入。
從進水段方向看，泵為順時針轉動。

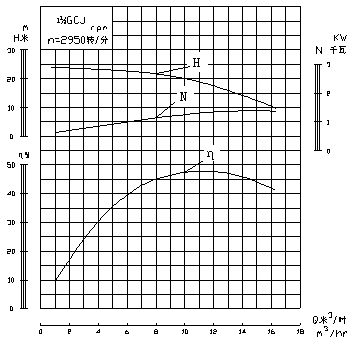

性能曲線 Performance Curves

注：該圖為單級揚程

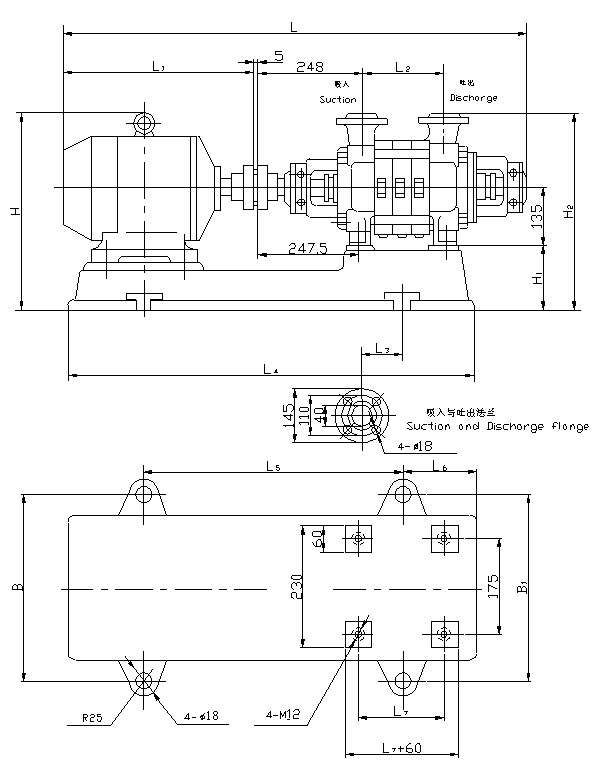

安裝尺寸圖

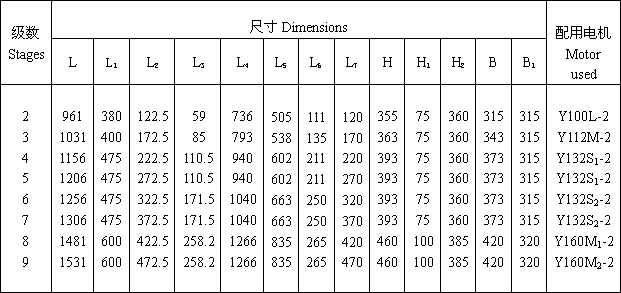

安裝尺寸表
