EK6-12型戶內高壓接地開關產品詳細說明：

EK6-12系列戶內高壓接地開關是引進德國CALOK.EMAG公司EK6型接地開關改進后全部國產化的并具有國內先進水平的產品，其性能符合GB1985-89《交流高壓隔離開關和接地開關》及IEC129的要求，適用于戶內3-12千伏三相交流50HZ的電力系統中，可與各種高壓開關柜配套使用，作為高壓電器設備檢修時接地保護。

EK6-12型戶內高壓接地開關型號及其含義：



使用環境條件：
1.周圍空氣溫度：上限+40℃，下限-10℃。
2.海 拔 高 度：不超過1000米。
3.濕 度 條 件：日相對濕度平均值不超過95%，月相對濕度平均值不超過90%。
4.地 震 烈 度：不超過8度。
5.沒有火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動場所。

EK6-12型戶內高壓接地開關主要技術參數：

項     目		單位	數據
額定電壓		KV	12
額定短時耐受電流（熱穩定）		KA	31.5
額定短路持續時間		S	4
額定短路關合電流		KA	80
額定峰值耐受電流（動穩定）		KA	80
額定絕緣水平	額定短時工頻耐受電壓	KV	相對地及相時	42
	額定雷電沖擊耐受電壓			75
機械壽命		次	2000

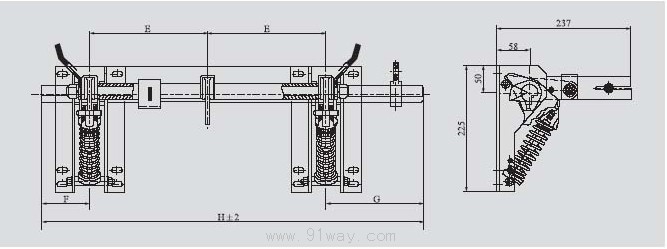

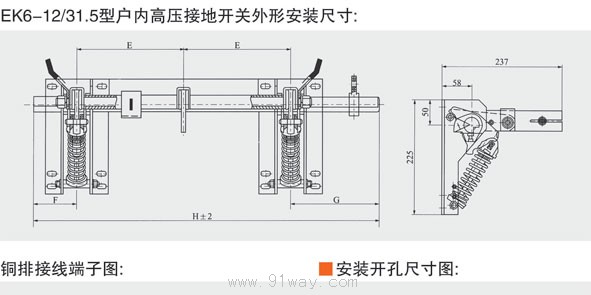

JN15-12/31.5系列戶內高壓接地開關外形及安裝尺寸：

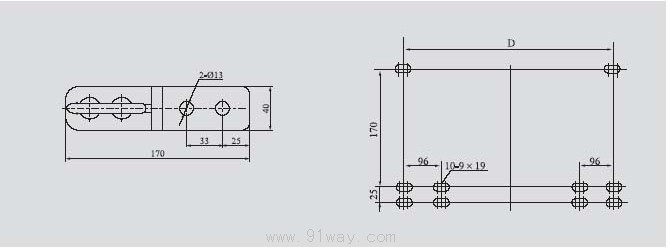

·銅排接線端子圖： ·安裝開孔尺寸圖：

產品型號	E	F	G	H	D
EK6-12/31.5-150	150	75	160	535	396
EK6-12/31.5-210	210	50	185	655	516
EK6-12/31.5-230	230	50	185	695	556
EK6-12/31.5-250	250	50	185	735	596
EK6-12/31.5-275	275	50	210	810	646

訂貨須知：
1.訂購本產品時，須注明產品型號、額定電壓、相間距、安裝位置、機構右操作或左操作。
2.用戶如有特殊要求可協商解決。
