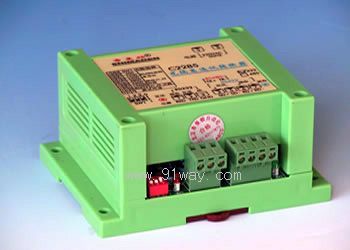

C2285工業型RS232/RS422-485通訊轉換器光電隔離的輸入、獨立的內部電源 、電源和發送接收指示 、RS485的零等待時間 、RS232故障指示
MAXIM 最新驅動器 、信號源的檢測功能 、DIN導軌或螺絲安裝

一． 主要技術指標：

輸入/輸出間隔離電壓：>2000VDC 使用波特率 ：600-19200 BPS
RS-232C：TXD，RXD，GND 三線制
RS422：SD+ ，SD-，RD+,RD- 四線制.全雙工
RS485：TR+ ，TR- 兩線制.半雙工
功能及RS485波特率設置：內部DIP開關選擇
485通訊格式：數據位 ：7或8位；停止位：1或2位；奇偶校驗位：1位或無
可接入的負載：MAXIM 1/8單位負載＜256個(一般32個，視通迅速率和線路質量而定)
指示：紅色LED RS232發送數據兼電源指示 綠色LED 數據接收
電源：220V AC 3W 無內置保險絲

二系統接線：
1. 422接口連線: 注：SW1開關置110，線路板上的JI、J2需開路
2．485接口連線形式: 注：線路板上的JI、J2需短路

三．兩線制的半雙工RS485發送/接收轉換器波特率設定
RS485發送/接收總線的轉換是由內部智能控制器完成的,它能自動判斷數據流方向。主從狀態時，一旦接收到上位機發送數據，立即轉發到下位機；轉發完成后，又會自動轉接下位機的數據到上位機。波特率選擇請參照面板的標牌。注意：RS485轉換器波特率必須與系統的通訊波特率一致。

四：自測試及信號源
將SW1開關置111并完成以下功能
1． 自測試RS485 測試結果：發送接收燈全亮
2．自測試RS422 測試結果：發送接收燈全亮
1 RXD 數據接收 數據發送高 SD+ 4
2 TXD 數據發送 數據發送低 SD - 5
3 GND 信號地 數據接收高 RD+ 6
數據接收低 RD- 7

3. 2KC脈沖信號
長線傳輸時在多臺設備使用時，調整接收終端匹配電阻（在儀表內的）是必要的。利用2KC脈沖信號，調整電阻阻值，使在示波器觀察到的脈沖波形盡量與信號源波形一致，實現最佳的阻抗匹配（最大的傳輸）。注：有關詳細請參照示波器的脈沖測量法。

五．指示燈和常見故障排除
1．上電后，如果1）上位機未加電或2）RS232連線錯誤，紅色LED自動閃十秒后燈滅。
反之。紅色LED亮。說明：上位機加電，RS232連線正確，控制器電源正常。
2．上位機RS232發送時，輸入紅色LED閃爍。下位機返回數據時，綠色LED燈閃爍。RS485轉換器波特率必需與通訊波特率一致。

六：定貨須知：必須申明RS422或RS485轉換類型，并以標牌上的RS422或RS485標志區分

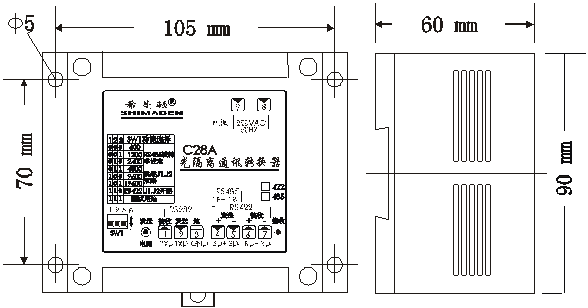

七: DIN導軌或螺絲安裝尺寸：
