項目

號碼

專用計算機設計,雙四位數字顯示,精度(±0.25%+1字),采樣速度4次/秒,

PID自整定，“無超調”專家PID算法P：0.1-999.0%FS I:1-8000S D:0-3600S

普通限幅及特殊的線性限幅，時標及定時器輸出

1

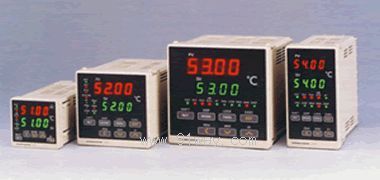

SR52

DIN高72×寬72×深110mm 開口：68×68mm

SR53

標準 96×寬96×深110mm 92×92mm

SR54

尺寸 96×寬48×深110mm 92×45mm

2．輸入類型和測量范圍（可設的測量值濾波和偏移功能）

1

14種熱電偶 B:0～1800 R:0～1700 S:0～1700 E:0.0～700.0

J:0.0～600.0 K:-100.0～400.0 K:0.0～800.0 K:0～1200

T:-199.0～200.0 N:0～1300 PLⅡ:0～1300 WRe5-26:0～2300

U:-199.9～200.0 L:0.0～600.0℃.

2

Pt100或JPt100(BA2)鉑電阻標準，可設36個測量范圍(華氏略)

-200～600,-100.0～100.0,-100.0～300.0,-50.0～50.0,

0.00～50.00,0.00～99.99,0.0～100.0,0.0～200.0,0.0～500.0

3

線性電壓 DC(mV):0～10,0～20,0～50,0～100,10～50,-10～10

數顯量程可編

4

線性電流 DC(mA):4～20,0～20

6

線性電壓 DC(V): 0～1,0～2,0～5,0～10,1～5, -1～1

3．隔離調節控制輸出(方式:PID,PD,PI,P和位式)

Y

繼電器接點:比例周期1～120秒,240VAC2.5A(純阻)1A感性

I

線性輸出電流：4～20mA DC接受阻抗600Ω以下

P

SSR驅動電壓：比例周期1～120秒 15V±3V DC/20mA

V

線性輸出電壓：0～10V DC 2mA以下

4．電源

(以下為選件)

90-

100～240V AC ±10% SR52/53 13 W SR54 15 W

10-

02-

24V AC±10% 50/60Hz

24V DC±10%

5．10段可編程

N

0

P

可編程10段

6．事件繼電器輸出報警,以及17種事件組態

0

無

1

SR52,2點EV1,EV2/HB;SR53/54:3點EV1,EV2,EV3/HB

7．隔離串級（模擬遙控）輸入可設的遙控輸入值濾波和偏移

00

無

應用:串級調節,或同帶模擬發送的SR50,25,FP21組成區域控制

14

4-20mA DC接受阻抗：<250Ω

15

1-5V DC 輸入阻抗：>500KΩ

16

0-10V DC輸入阻抗：>500kΩ

8．Y,P型輸出單相加熱器斷線(HB)/加熱回路(HL)報警/負載電流監測

0

無

1

監測:0.1-30.0A接點:純阻240 VAC 1.5A

9．電壓，電流輸入的開平方運算

0

無

1

用于流量換算

10．隔離模擬變送輸出

（內部可設置設定值SV或測量值PV發送）

隔離數字通訊接口（可配希曼頓光隔RS232/422/485通訊轉換器）

注：★模擬變送和數字通訊僅能選其中一項。

★SR52不提供通訊接口

00

無

03

電壓0～10mV 輸出阻抗:10Ω

04

電流4～20mA負載阻抗:300Ω以下

06

電壓0～10V最大負載電流:<2mA

15

RS-485

1200,2400,4800,9600

距離: 485 ,422 1.2km

232 15m地址:00-31

16

RS-422A

17

RS-232C
