MR13三回路0.3級可編程九段PID調節器產品詳細說明：

日本SHIMADEN多回路控制技術，四排高亮度LED數碼管用于三回路測量值獨立顯示和回路號 以及設定值顯示。十一個發光二極管顯示輸出、跟蹤、遙控、執行、自整定、事件等狀態。

輸入:面板按鍵可自由選擇十二種熱電偶；兩種鉑電阻Pt100/JPt100；六種毫伏；六種電壓；兩種電流等輸入類型。直流輸入量程范圍可設。采樣周期0.5,計量精度為0.3級(千分之三)。

獨立三回路定值調節和共用一組程序的三溫區調節。每回路定值一組或程序三組PID、三組輸出限幅和三組抗超調系數。輸出限幅，用于限制閥門最大/最小開度、避開閥門非線性段。還可分別設定適合低/中/高溫區的三組不同PID參數、抗超調系數、加熱功率。匹配特殊負載例如：硅碳棒、鉬棒、硅鉬棒、白金加熱器等的溫度/電阻特性，保護和延長加熱器使用壽命。

調節算法:專家PID，可選擇的抗超調SF系數，有效地克服到達目標設定值時的超調、欠調。
三種跟蹤方式的多溫區組合調節：回路2和回路3能跟蹤回路1的設定值，并可設定跟蹤偏移量，用于井式爐多點等溫或差溫調節，注塑機械的群控；或跟蹤回路1的測量值，完成主輔，加熱/制冷三輸出控制；外部遙控跟蹤功能，令設計者成倍增加所控溫區的數量。

可設定節能的伺服起動：程序從當前爐溫測量值直接執行,而不是等待起始設定值，浪費能源。
10秒上電緩輸出：有效地減小浪涌電流沖擊，保護了晶閘管、利于變壓器控制。
三組獨立的事件繼電器：包括絕對、偏差、超量程報警以及程序執行、結束、跳步的時標輸出。
模擬變送功能：設定值、測量值、調節量的模擬變送，用于記錄、多區控制或串級調節。

RS232/RS485 通訊（1200～19200）：一個通訊口控制三回路儀表并與DCS系統靈活鏈接。可選用希曼頓XF-2000組態軟件包，組成小型的DCS控制系統，實現生產過程的智能化網絡管理。
數字鎖：全部參數設定后，設定參數可保存并可設數字鎖保護
配套功率單元：希曼頓超大功率SSR和 ZAC00系列周波過零控制器；島電的單相PAC15P/C或三相PAC35P/C組裝功率調整器；采用中日合作研制的智能單相PAC00、三相PAC03、三回路3PAC00新概念功率調整器等，既可用于普通負載、亦可用于特殊負載以及變壓器控制（詳見產品說明）。

項 目	MR13-	四排高亮度LED數顯，測量精度滿量程的±0.3%FS ±1字，采樣2 次/秒 DIN標準:高96×寬96×深110mm，面板開孔尺寸: 92×92mm 電源：100～260VAC 12W 50/60HZ 工作環境溫濕度，-10～50℃，<90%RH
1．輸入類型及 測量范圍 工業現場測量值抗干擾濾波常數0～100秒可設置		1	熱電偶:12種、14個測量范圍(℃) 華氏略: B:0～1800 R:0～1700 S:0～1700 K1:-100.0～400.0 K2:0.0～800.0 K3:0～1200 E:0～700 J:0～600 T:-199.9～200.0 N:0～1300 PLII:0～1300 Wre5-26:0～2300 U:-199.9～200.0 L:0～600 華氏略
		2	兩種標準鉑電阻: 可設8個測量范圍(℃) 華氏略:-200～600 -100.0～100.0 -100.0～300.0 -50.0～50.00.0～50.0 0.0～100.0 0.0～200.0 0.0～500.0 Pt100=(新)JIS-'89/DIN/IEC/ZBY(138.5Ω)/ JPt100(BA2 139.1Ω)
		3	直流毫伏電壓: -10～10,0～10,0～20,0～50,10～50,0～100 毫伏.輸入阻抗:>500KΩ 可編數顯量程：-1999～9999小數點任意
		4	電流: 0～20mA,4～20mA, 可編數顯量程：-1999～9999小數點任意
		6	電壓: -1～1V,0～1V,0～2V,0～5V,1～5V,0～10V輸入阻抗:>500KΩ 可編數顯量程：-1999～9999小數點任意
2．調節輸出 類型 （帶功率限制）			Y1-	繼電器接點,比例周期0.5～120.0秒,接點:240V AC 2.5A阻性
			I1-	電流4～20mA,0～10mA DC, 負載阻抗< 600Ω
			P1-	固態繼電器驅動, 時間比例周期0.5～120.0秒，15±3V DC< 20mA
			V1-	電壓0～10V DC, 負載電流< 2mA
3．可編程功能（選件）				N	無
				P	一條曲線，9段（步）
4．事件輸出（選件） （上下限報警或時標用）					0	無
					1	EV 1～ EV3 3組事件輸出,接點容量:240VAC/1A阻性
5．模擬遙控和外部開關輸入 (選件:僅能選一種）						00	無
						04	0～10V 輸入阻抗:>500KΩ
						05	4～20mA 接收阻抗:250Ω
						06	1～5V 輸入阻抗:>500KΩ
						07	DI 無電壓接點或OC門輸入（5V/0.4mA DC）
6．隔離模擬變送和數字通訊 (選件:僅能選一種）							00	無
							03	0～10mV DC 輸入阻抗:10Ω
							04	4～20mA DC 負載阻抗:<300Ω
							06	0～10V DC 負載電流:< 1mA
							15	RS-485
							17	RS-232C

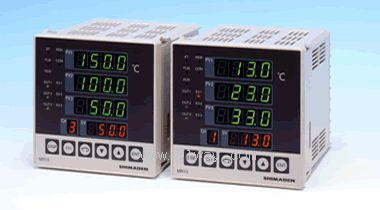

MR13三回路0.3級可編程九段PID調節器
