項 目

號 碼

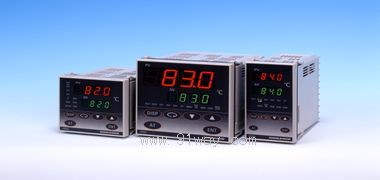

SR80系列是0.25級的PID調節器, 是0.1級高精度SR25 PID 調節器的精簡設計。具有雙四位顯示, 雙輸出, 外部開關, 遙控輸入, 模擬變送輸出, 斜率運行, 數字通訊, 上下限報警等功能。

1。外型

SR82-

DIN標準: 高72×寬72×深111mm， 面板開孔尺寸: 68×68mm

SR83-

DIN標準: 高96×寬96×深111mm， 面板開孔尺寸: 92×92mm

SR84-

DIN標準: 高96×寬48×深111mm， 面板開孔尺寸: 92×45mm

2。輸入類型及

測量范圍

1

熱電偶:14種類型可選，-200.0～2300.0℃，詳見輸入類型選擇表,　輸入阻抗:>500KΩ

2

鉑電阻:16種測量范圍可選，-200.0～600.0℃，詳見流程圖上輸入類型選擇表,三線制

3

直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100mV輸入阻抗:>500KΩ

4

直流電流:4～20mA,0～20mA,輸入阻抗: 250Ω

6

直流電壓:0～1,1～5,-1～1,0～2,0～5,0～10v輸入阻抗:>500KΩ

3。調節輸出1類型

正反作用可設

分辯率1/8000

Y-

繼電器接點,時間比例周期1～120秒，接點:240V AC 2。5A阻性/1A感性

I-

電流4～20mA DC， 負載阻抗<600Ω

P-

固態繼電器驅動,時間比例周期1～120秒,12±1.5V DC最大<30mA DC

V-

電壓0～10V DC， 負載電流< 2mA

4。調節輸出2類型

分辯率1/255(選件，SR82無此選件SR83和SR84有該選件時報警接點減為兩點)

N-

無

Y-

繼電器接點,比例周期1～120秒,接點:240V AC 2.5A阻性/1A感性

I-

電流4～20mA DC, 負載阻抗< 600Ω

P-

固態繼電器驅動,比例周期1～120秒,12V±1.5VDC<30mA

V-

電壓0～10V DC，負載電流<2mA

5。電源

90-

100～240V AC±10%(50/60Hz)

10-

24V AC±10%(50/60Hz)

02-

24V DC±10%

6。事件輸出（報警方式：8種）

Y/P輸出用的加熱器斷線/回路報警

(選件，僅用于單相負載)SR82只有兩點報警接點

與外部遙控輸入選件只能任選其一）

0

無

1

3組事件輸出，接點:240V AC 1.0A阻性

2

3組事件輸出及30A加熱器斷線報警(僅Y，P輸出類型可選)

3

3組事件輸出及50A加熱器斷線報警(僅Y，P輸出類型可選)

7。外部遙控輸入類型 （選件）

用途：串級控制，外給定設定值，外給定參與調節負載的反饋（外接傳感器，實現恒壓恒流恒功率控制）

00

無

14

4～20mA DC 輸入，輸入阻抗:250Ω

15

1～5V DC 輸入，輸入阻抗>500KΩ

16

0～10V DC 輸入，輸入阻抗>500KΩ

8。隔離模擬變送輸出類型 （選件）

分辨率1/10000

變送類型：測量值，設定值，偏差值，調節輸 出量

0

無

3

0～10mV DC，輸出阻抗:10Ω

4

4～20mA DC，負載阻抗<300Ω

6

0～10V DC，負載電流<2mA

9。隔離數字通訊接口類型 多種協議

配套產品：XF2000組態軟件, 希曼頓光隔離RS232-/485轉換器

(選件 SR82和SR84的與隔離模擬變送輸出僅能選一種)

0

無

5

RS-485

7

RS-232C

8

CC-LINK（僅SR83有此功能，并與隔離模擬變送輸出選件任選其一）

10．外部DI輸入開關 無電壓接點輸入 （選件）

0

無。

1

兩點輸入
