QTIB聯動控制臺產品詳細說明：

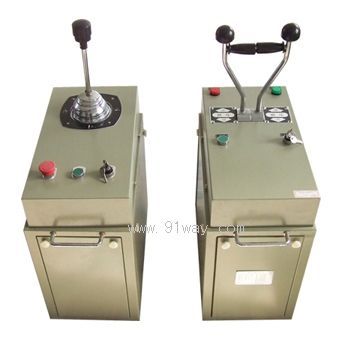

QTIB聯動控制臺

一、用途：
DQT-A、B、C、D、E系列格式起重機聯動操作臺，主要用于交流50-60赫茲、380-480伏及一下，直流220伏及一下的起重機電力傳動裝置中做轉換控制線路之用。

二、操作原理：
1、 DQT-A、B、C、D、E聯動控制操作時，因聯動臺都有自鎖裝置，需要把半球狀手柄底部向上提到盡頭，便可根據圖紙要求前、后、左、右自由操作，也可45°聯動操作。如不需要自鎖，手柄底部向上提到盡頭后，順時針方向轉45°便可。當聯動臺前后左右操作時，通過齒輪傳動機構帶動齒輪轉軸，使相應觸點閉合。
2、聯動臺面板上可根據體制要求安裝各種可能，如指示燈、按鈕等。

三、QTIB聯動控制臺性能及技術參數：
1、正常工作條件：
（1）周圍空氣溫度-25℃-40℃，24小時內平均值不超過+35℃。
（2）安裝地點的海拔高度不超過2000米。
(3)安裝地點空氣相對溫度在較高溫度+40℃時不超過50%。在較低溫度下可允許有較高相對溫度，最濕度的月平均最低溫度不超過+25℃，該月的平均最大相對溫度不超過90%。
（4）污染等級為三級
（5）安裝類別為Ⅲ
2、主要技術參數
（1）聯動操作臺在交流50-60Hz，額定電壓為380-480V時的額定電流2.6-3.6A，在直流電壓為120-220V時額定工作電流為0.2-0.4A.
(2)聯動操作臺的約定發熱電流為16A，外殼防護等級為ZP4.
(3)聯動臺適用于8小時工作制及反復制短時工作制，其反短時工作制的通電持續率為40%，額定操作頻率為600次/小時，其手柄操作。
（4）聯動操作臺機械壽命300萬次，電壽命25萬/100萬次
（5）聯動臺通斷能力及電壽命符合表。

使用類別	接通			接通			操作循環次數	通電時間	每小時操作次數
	I A	U A	COSΦ70.95	IC A	UR R	COSΦ70.95
CA-15	10×2.0	500	0.7	0.2	500	0.4	2×101	5%to7t 710%to	300
	10×2.6	380	0.7	2.6	380	0.4
	10×4.6	220	0.7	4.6	220	0.4
DC-15	0.2	440	300ns	0.20	440	300ns
	0.41	220	300ns	0.41	220	300ns
	0.82	110	300ns	0.82	110	300ns

四、訂貨須知：

1、訂貨時需提供圖紙及數量
2、DQT-A、B、C、D、E聯動控制臺，需提供電氣原理圖（聯動臺接線圖），功能操作銘牌指示要求，以及與總電氣原理圖紙相符合，如未提供以上必須技術要求，本廠以常規生產配套。
3、如客戶需電控柜配套，請?zhí)峁┚�路原理圖和電控柜的外型尺寸及安裝尺寸等。
4、客戶如有特殊要求的，請詳細提供技術要求及說明。

五、使用與保養應注意事項：
1、聯動左右在使用前應認真檢查線路與電氣原理圖是否一致
2、操作司機在操作必須用手指提起自鎖桿后才能操作。
3、一般情況下每年應對聯動臺的觸頭進行清理一次，在清理出頭時可用酒精、棉花擦洗。

QTIB聯動控制臺
