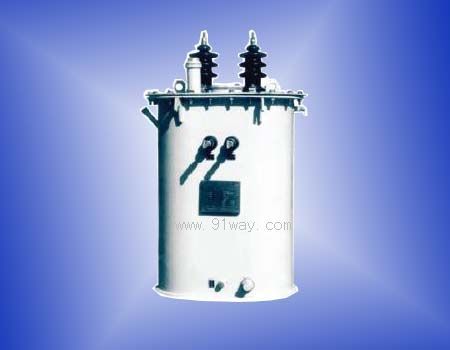

10KV級單相配電變壓器產品詳細說明：

10KV級單相配電變壓器說明：

10KV級單相配電變壓器采用全密封波紋油箱結構，變壓器油和周圍空氣不斷接觸，因此變壓器油不會吸收外界水分，從而不會降低絕緣強度；另外因氧氣無法進入油箱，從而避免了絕緣材料的老化，提高了該產品的使用壽命。
10KV級單相配電變壓器執行國家標準GB1094《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》和JB/10317-02《單相油浸式配電變壓器技術參數和要求》。

D9-M.R-5～100/10系列是單相油浸式R型卷鐵心配電變壓器，單相鐵心為R型單框雙心柱卷制結構，在最外層點焊不綁扎。鐵心材料選用DQ-133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷軋硅鋼片，實際生產中使用的鐵心材料不低于圖樣要求。鐵心片縱剪允許偏差寬度0.2mm，剪切毛刺＜0.03mm。鐵心為無接縫連續卷制而成。R型鐵心片寬保證鐵心截面為圓形，鐵心卷制成后進行真空退火，消除了應力，降低了損耗。

額定容量 kVA	聯結組 標號	電壓組合			空載電流％	空載損耗W	負載損耗 （75℃）W	短路阻抗％
		高壓kV	高壓分接范圍%	低壓kV
5	Ⅱ0	10	±2×2.5%	2×0.24	4	35	145	3.5
10					3.5	55	260
16					3.2	65	365
20					3	80	430
30					2.8	100	625
40					2.5	125	775
50					2.3	150	950
63					2.1	180	1135
80					2	200	1140
100					1.9	240	1650
