 產品名稱： LCW1-35油浸式電流互感器
型號規格： LCW1-35油浸式電流互感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 高壓電器 -- 35KV電流互感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
LCW1-35油浸式電流互感器產品詳細說明：

LCW1-35型電流互感器為多匝、油浸、瓷絕緣戶外裝置。電流互感器供35千伏、50Hz交流系統中作電流、電能量測及繼電保護之用。
LCW1-35油浸式電流互感器的器身裝在充滿變壓器油的瓷箱中，線圈為“8”字字型，“8”字的下部是繞在由條形矽鋼帶卷制的環形芯的二次線圈上半部是一次線圈。
器身及瓷箱均裝在由鋼材焊成，并有四個安裝孔的圓形底座上。瓷箱上部裝有儲油柜，瓷箱與儲油柜及與底座間用機械方法連接，結合處用彈性良好的抗油橡膠墊密封，在儲油柜上裝有油表，在油表旁用紅漆標明周圍氣溫的油高度，在儲油柜蓋上裝有當互感器內部壓力過大時可自動打開的安全氣道，在儲油柜的壁上裝有一次線圈的出頭，標記P1代表一次線圈的起頭；P2代表未頭，P1出頭用瓷套與儲油柜絕緣，而P2出頭則與儲油柜作直接的電氣連接。
二次線圈出頭標記為S1及S2，當一次電流由P1流向P2時，二次電流自S1經二資負荷流向S2。
在底座下面 裝有放油塞，供放出互感器內的變壓油器及取樣用。底座上有四個供吊起互感器 用的吊環及接地螺栓。

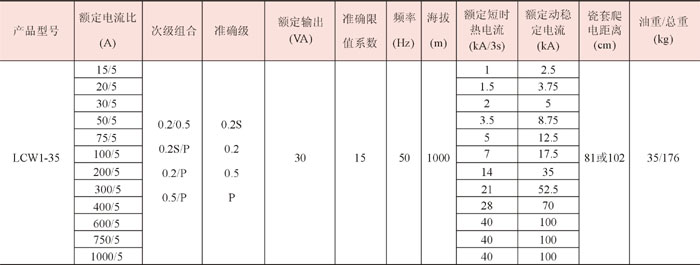

LCW1-35油浸式電流互感器技術參數

LCW1-35油浸式電流互感器技術參數

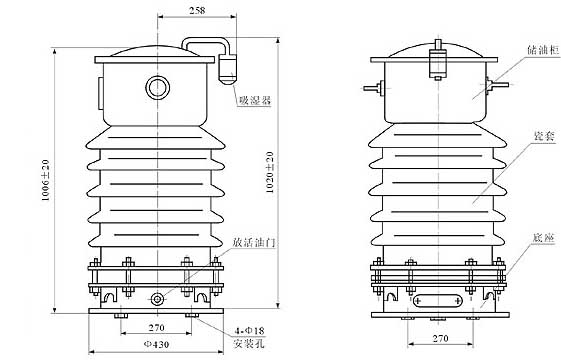

LCW1-35油浸式電流互感器安裝尺寸

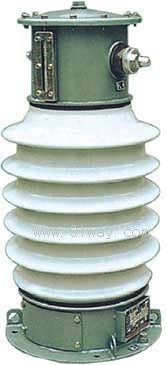

LCW1-35油浸式電流互感器

LCW1-35油浸式電流互感器
