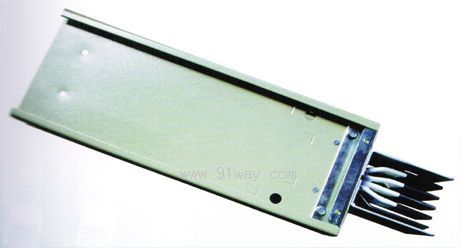

CMC系列通用型密集絕緣母線槽產品詳細說明：

一、適用范圍：
CMC系列密集絕緣母線槽適用于交流三相四線、三相五線制、頻率50-60HZ，額定電壓至660V，額定工作電流250-5000A的供配電系統，作為工礦，企事業和高層建筑中供配電設置的輔助設備，特別適合于車間、老企業的改造。 　

二、結構特點：
1、母線基本機構
1）方便安裝的高強度鋁合金型材
2）全長可靠連通的鋁合金外殼
3）雙頭單螺栓的銅或鋁導體
4）高導電率的銅或鋁導體
5）高防護裝置
6）帶操作手柄和機械連鎖的插接箱
2、結構特點
1）母線外殼配置
外殼采用加強模制電工用鋁鎂合金型材組成或采用模制電工用鋁合金整體式側板型材與冷拉鋼蓋板型材混合組成。改套外殼既擁有超高的抗彎強度又具有良好的抗繡蝕性和極好的散熱性接地性。
（1） 整體式鋁合金側板結構，將導體整體包裹在金屬側板內，完全阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到真正的IP54防護。
（2）特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞，減少主母排諧波電流的通過，降低上述原因引起的發熱現象，降低長距離輸電的電壓降，顯著增強母排載流能力。
（3）在外殼范圍內構成了整體式接地系統，用戶可以選用此具有大于50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，保護整條母線槽系統的安全運行和操作者的安全。
（4）PE接地導體可選擇經濟型的外殼接地配置，也可選擇擁有單獨PE導體的母線系統所有配置方案。
2）絕緣配置
CMC系列母線槽絕緣介質只要采用高效絕緣材料——聚酯薄膜，該材料具有較好的耐高室溫（在高溫中無有毒氣體釋放），抗老化性能好，具有較高的介電性能，絕緣等級為“B”級，聚酯薄膜為整體式全長包裹。
