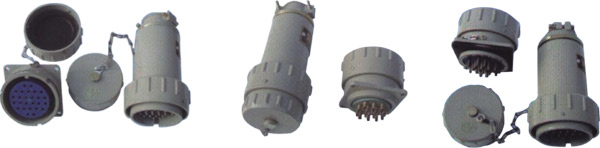

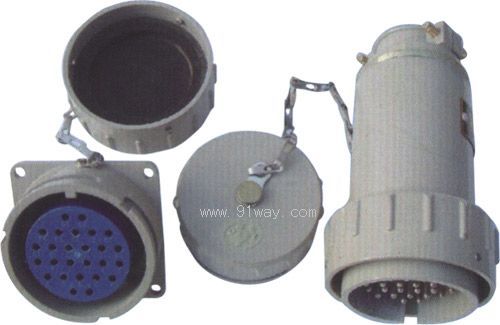

YT,GZ,YZ防水型多芯連接器產品詳細說明：

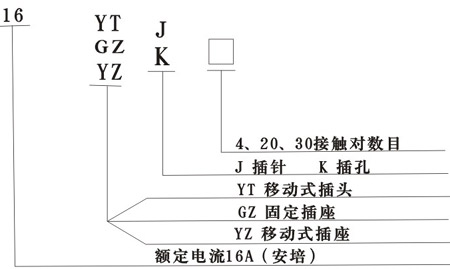

型號標志及其含義



適用范圍
海拔高度不超過2000m
相對濕度不大于95%(+25℃)
環境溫度-20℃～+40℃
爆炸性氣體混合物場所：2區
爆炸性氣體混合物:ⅡA、ⅡB、ⅡC

主要技術參數
工作電壓：AC220V、AC400V
工作電流：15A、30A、60A、100A、150A、160A
機械壽命：1000次
接觸電阻：0.0008Ω
絕緣電阻：100MΩ
絕緣介電強度：2000V（220V）、2500V（400V）
防護等級：IP54

序號	型號	L1≈	L2≈	L3≈	φ1	φ2	φd	P	Q±0.2
1	30芯	175	92	188	84	65	5.5	75	64
2	20/26芯	166	85	173	79	64	5.5	70	60
3	14芯	150	72	145	64	48	4.5	56	47.5
4	4/6/9芯	144	64	142	61	42	4.5	51	42

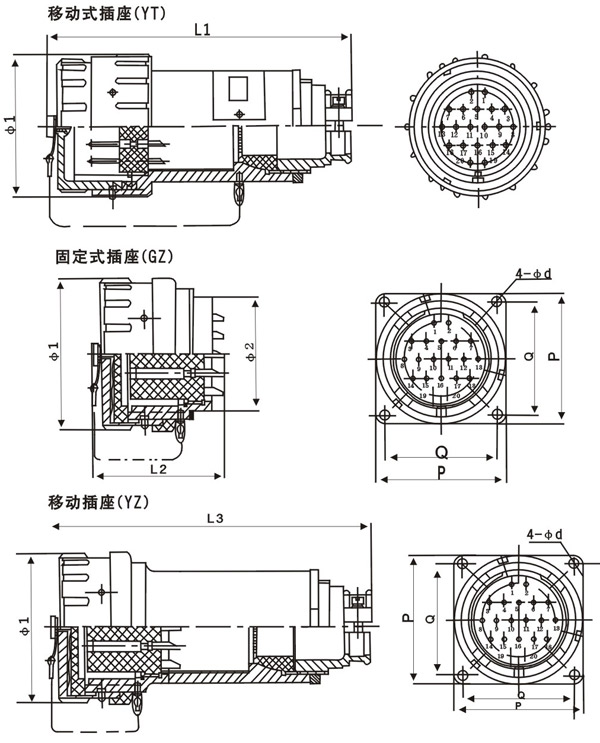

結構形式和基本尺寸

序號	型號	名稱	結構型式
1	30YT-20J/25GZ-20K	30A/250V 20芯防水插頭座	同主導產品100A三相四級插頭座
2	30YT-26J/25GZ-26K	30A/250V 26芯防水插頭座	同主導產品100A三相四級插頭座
3	10YT-24J/10GZ-24K	10A/250V 24芯防水插頭座	同主導產品100A三相四級插頭座
4	15YT-30J/15GZ-30K	15A/400V 30芯防水插頭座	同主導產品150A三相四級插頭座
5	16YT-4J/16GZ-4K	16A/400V 4芯防水插頭座	同主導產品30A三相四級插頭座
6	16YT-6J/16GZ-6K	16A/400V 6芯防水插頭座	同主導產品30A三相四級插頭座
7	16YT-9J/16GZ-9K	16A/400V 9芯防水插頭座	同主導產品30A三相四級插頭座
8	16YT-14J/16GZ-14K	16A/400V 14芯防水插頭座	同主導產品60A三相四級插頭座
9	16YT-20J/16GZ-20K	16A/400V 20芯防水插頭座	同主導產品100A三相四級插頭座
10	100YT-2J/100GZ-2K	100A/400V 2芯防水插頭座	同主導產品60A三相四級插頭座
11	30YT-3J/25GZ-3K	30A/400V 3芯防水插頭座	同主導產品25A三相四級插頭座
12	100YT-5J/100GZ-5K	16A/400V 5芯防水插頭座	同主導產品100A三相四級插頭座
13	1000YT-1J/1000GZ-1K	1000A/750V 單芯防水插頭座	同主導產品200A三相四級插頭座
