一、概述
JL-8系列無需輔助電源靜態電流繼電器(以下簡稱繼電器)是靜態電流繼電器的升級產品，在靜態電流繼電器(需要增設輔助電源)的基礎上及不影響其質量前提下，對其進行改進和優化，解決了原來需要輔助電源接線的麻煩。用本繼電器替換老型DL系列電磁式電流繼電器相當方便，其尺寸及端子接線與DL型完全相同，不需要另外加線或改變其端子接線，能直接替換。是目前比較理想的更新?lián)Q代產品。

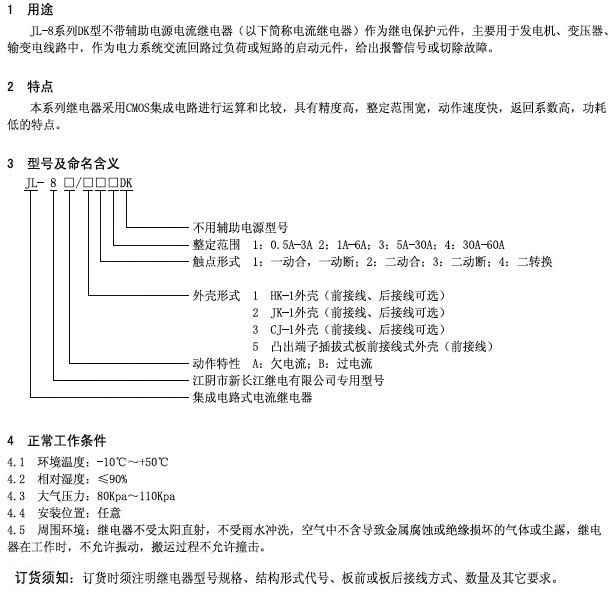

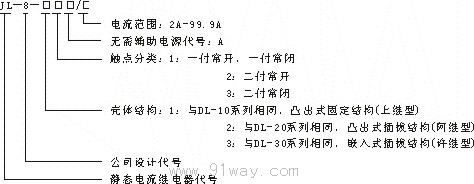

二、JL-8/DK系列無需輔助電源靜態電流繼電器型號及規格

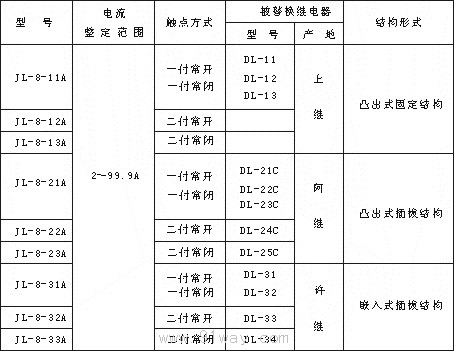

三、繼電器性能和替換型號對照表

四、技術參數
1、電流整定范圍：2A～99.9A，級差為0.1A。
2、功率消耗：交流回路功率小于1VA(交流額定值時)。
3、動作時間：1.1倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms。
4、返回系數：不小于0.85。
5、返回時間：不大于27ms。
6、觸點容量：繼電器觸點可長期接通5A，分斷容量當在電壓不超過250V、電流不超過2A、間常數為5mS的電感性負荷的直流電路中為30W。
7、電壽命不低于10萬次。
8、絕緣電阻：對下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ(常溫下)
①所有導電端子與外露非帶電金屬或外殼之間；
②動、靜觸點之間；
③觸點與交流回路之間；
④常開觸點與常閉觸點之間；
9、介質強度：對下列各部位應能承受規定的交流電壓試驗1分鐘而無擊穿、閃絡現象：
①所有導電端子與外露非金屬或外殼之間2000V/50Hz；
②動、靜觸點之間1000V/50Hz；
③觸點與交流回路之間1000V/50Hz；
④常開觸點與常閉觸點之間1000V/50Hz。
10、抗干擾性能：繼電器的抗高頻干擾符合DL478-92《靜態繼電器保護及安全自動裝置通用技術條件》中有關條件的規定。

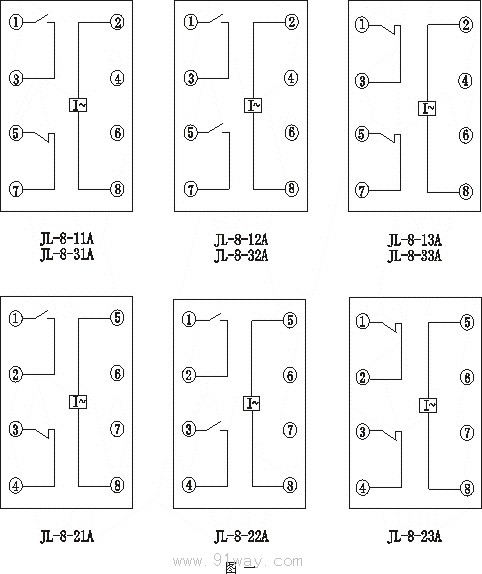

五、繼電器內部端子接線圖:
