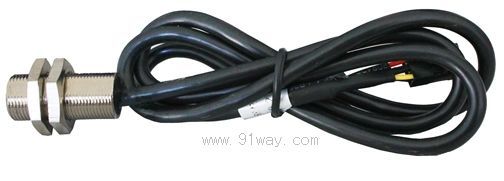

HCL201型霍爾齒輪傳感器產品詳細說明：

簡介
HCL201型是一種新型的霍爾齒輪傳感器，用于檢測速度、角度、轉速等。它采用獨特的信號處理方式能使傳感器與齒輪間的工作間隙達到3mm以上，精確的占空比信號輸出，工作頻率低至0Hz。廣泛的應用于汽車凸輪和曲軸速度/位置檢測；汽車和工業用速度表；鏈條傳送帶速度和距離檢測；跑步機等。

特點
1、 檢測黑色金屬。
2、 真正的零速度工作。
3、 工作間隙大，可達到3mm以上。
4、 精確的占空比信號輸出，工作電壓范圍寬。
5、 采用一體化封裝，可靠性高。
6、 外殼采用整體銅殼，抗電磁干擾

技術參數

	型號	HCL201
VCC	工作電壓	+5～+24	V
ICC	工作電流	<15	mA
VOL	輸出低電平	≤0.4	V
VOH	輸出高電平	≥VCC-0.5	V
IOUT	輸出電流	20	mA
Tr	上升時間	2（CL=10pF）	us
Tf	下降時間	2（CL=10pF）	us
d	工作距離	1～3	mm
f	響應頻率	0～20	kHz
D	占空比	45%～55%
TA	工作環境溫度	-40～+125	℃
TS	貯存環境溫度	-40～+150	℃
	電源極性保護	有
	備注	傳感器電纜線長0.5m，可按用戶要求提供

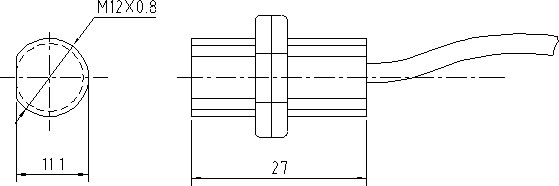

結構尺寸

接線說明： 紅線，Vcc 黑線，地 黃線，輸出

使用說明
傳感器安裝時，齒輪傳動方向與傳感器缺口平面保持平行以得到最佳的靈敏度。適當調節工作距離，可使傳感器可靠工作。
