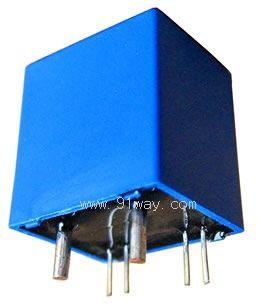

 產品名稱： CSM025PT5系列霍爾電流傳感器
型號規格： CSM025PT5系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM025PT5系列霍爾電流傳感器產品詳細說明：
產品描述：
應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。
電參數
原邊電流測量范圍
型號 CSM005PT5 CSM010PT5 CSM015PT5 CSM025PT5
IPN 原邊額定輸入電流 5 10 15 25 A
IP 0～±16 0～±32 0～±48 0～±80 A
輸入引腳尺寸 Ф0.8 Ф1.0 Ф1.0 Ф1.4 mm
KN 匝數比 2：1600 1：1600 1：1200 1：1500
RM 內接測量電阻 100 100 50 37.5 Ω
VSN 副邊額定輸出電壓 0.625±0.5% V
VC 電源電壓 +5(±5%) V
IC 電流消耗 <25 mA
Vd 絕緣電壓 在原邊與副邊電路之間2.5 KV有效值/50Hz/1分鐘
εL 線性度 <0.1 %FS
X 精度 TA =25℃ ±0.7 %
V0 零點電失調電壓 ±25 mV
VOT 失調電壓溫漂 IPN=0 TA =-25～+85℃ <±0. 5 mV/℃
di/dt 跟隨精度 >50 A/uS
Tr 響應時間 <500 ns
f 頻帶寬度(-3dB) DC～200 kHz
TA 工作環境溫度 -25～+85 ℃
TS 貯存環境溫度 -40～+100 ℃

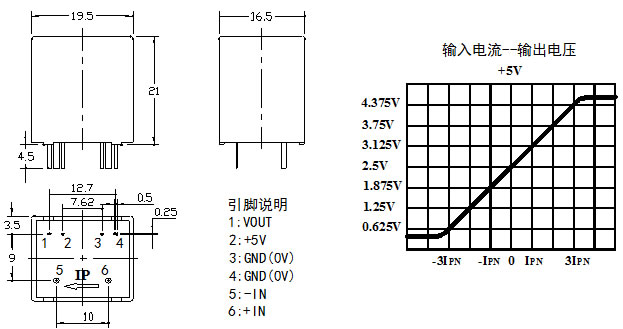

外形尺寸及外部接線圖

CSM025PT5系列霍爾電流傳感器外形尺寸

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
