 產品名稱： CSM300B系列霍爾電流傳感器
型號規格： CSM300B系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 江蘇
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM300B系列霍爾電流傳感器產品詳細說明：
CSM300B系列霍爾電流傳感器電參數

型號
CSM025B
CSM050B
CSM100B
CSM200B
CSM300B
IPN
原邊額定輸入電流
25
50
100
200
300
A
IP
原邊電流測量范圍
0～±50
0～±75
0～±150
0～±300
0～±400
A
ISN
副邊額定輸出電流
25
50
50
100
100
mA
KN
匝數比
1:1000
1:1000
1:2000
1:2000
1:3000
RM
測量電阻( VC=±15V/ IPN)
0~500
0~245
0~203
0~75
0~52
Ω
( VC=±15V/ IP)
0~245
0~118
0~75
0~33
0~20
Ω
VC
電源電壓
±15～±18(±5%)
V
IC
電流消耗
VC=±15V 10+Is
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL
線性度
<0.2
%FS
X
精度
TA =25℃ ±0.7
%
I0
零點失調電流
TA =25℃ <±0.30
mA
IOM
磁失調電流
IP→0 <±0.30
mA
IOT
失調電流溫漂
IP=0 TA =-25～+85℃ <±0.5
mA
Tr
響應時間
<1
μs
f
頻帶寬度(-3dB)
DC～100
KHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RS
副邊線圈內阻(TA=25℃)
10
10
42
42
75
Ω
標準
Q/3201CHGL02-2007

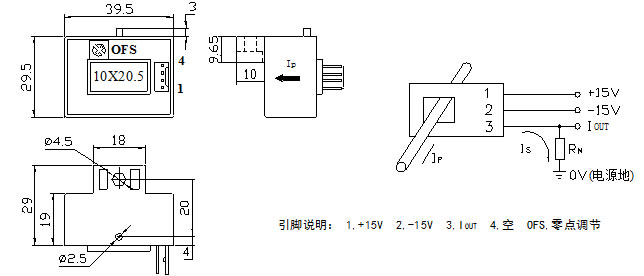

外形尺寸及外部接線圖

CSM300B系列霍爾電流傳感器外形尺寸及接線圖
CSM300B系列霍爾電流傳感器

CSM300B系列霍爾電流傳感器
