首頁 您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → CSM200AP系列霍爾電流傳感器
分欄標簽
 產品名稱： CSM200AP系列霍爾電流傳感器
型號規格： CSM200AP系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM200AP系列霍爾電流傳感器產品詳細說明：
CSM200AP系列霍爾電流傳感器電參數



型號

 CSM050AP CSM100AP CSM125AP CSM200AP

IPN

原邊額定輸入電流

50

100

125

200

A

IP

原邊電流測量范圍

0～±150

0～±300

0～±375

0～±600

A

ISN

副邊額定輸出電流

50±0.5%

50±0.5%

125±0.5%

100±0.5%

mA

KN

匝數比

1:1000

 1:2000

1:1000

1:2000



RM

測量電阻(VC=±18V/ IP)

0~100

0~68

0~15

0~12

Ω

VC

電源電壓

±12～±18（±5%）

V

IC

電流消耗

VC=±18V                  10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間3KV有效值/50Hz/1分鐘



εL

線性度

<0.1

%FS

X

精度

        ±0.7

%

I0

零點失調電流

TA =25℃                  <±0.20

mA

IOT

失調電流溫漂

IP=0  TA = -25～+85℃    ≤±0.005

mA/℃

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

DC～200

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻(TA =25℃)

30

45

30

45

Ω



標準

Q/3201CHGL02-2007

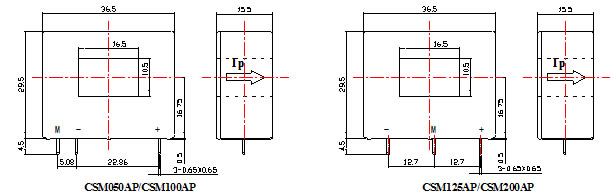

CSM200AP系列霍爾電流傳感器外形尺寸

CSM200AP系列霍爾電流傳感器外形尺寸

外部接線圖
CSM200AP系列霍爾電流傳感器接線圖
CSM200AP系列霍爾電流傳感器

CSM200AP系列霍爾電流傳感器
