 產品名稱： CSM050P系列霍爾電流傳感器
型號規格： CSM050P系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM050P系列霍爾電流傳感器產品詳細說明：
描述：
CSM050P系列霍爾電流傳感器應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

電參數


型號
CSM005P
CSM010P
CSM015P
CSM020P
CSM025P
CSM030P
CSM050P

IPN
原邊額定輸入電流
5
10
15
20
25
30
50
A
IP
原邊電流測量范圍
0～±10
0～±20
0～±30
0～±40
0～±50
0～±60
0～±100
A

輸入引腳尺寸
Ф0.8
Ф1.0
Ф1.0
Ф1.4
Ф1.4
Ф1.6
Ф1.6
mm
KN
匝數比
3：1500
2：2000
1：1500
1：2000
1：2500
1：3000
1：3125

RM
內接測量電阻
400
400
400
400
400
400
250
Ω
VSN
副邊額定輸出電壓
 4±0.5%
V
VC
電源電壓
 ±15(±5%)
V
IC
電流消耗
                                <25
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5 KV有效值/50Hz/1分鐘

εL
線性度
 <0.1
%FS
X
精度
TA =25℃  ±0.7
%
V0
零點電失調電壓
 ±25
mV
VOT
失調電壓溫漂
IPN=0  TA = -25～+70℃ <±0.5
mV/℃
Tr
響應時間
<1
us
f
頻帶寬度(-3dB)
DC～200
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃

標準
Q/3201CHGL02-2007

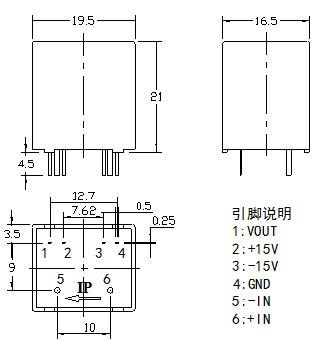

CSM050P系列霍爾電流傳感器外形尺寸

CSM050P系列霍爾電流傳感器外形尺寸

CSM050P系列霍爾電流傳感器

CSM050P系列霍爾電流傳感器
