首頁 您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → CSM025A型霍爾電流傳感器
分欄標簽

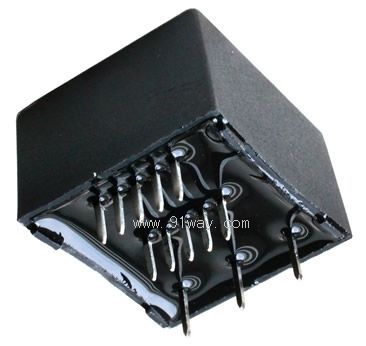

 產品名稱： CSM025A型霍爾電流傳感器
型號規格： CSM025A型霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM025A型霍爾電流傳感器產品詳細說明：
產品描述：
應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。

CSM025A型霍爾電流傳感器電參數


型號
CSM025A

IPN
原邊額定輸入電流
25
A
IP
原邊電流測量范圍
0～±50
A
ISN
副邊額定輸出電流
25
mA
KN
匝數比
 1-2-3-4-5：1000

RM
測量電阻(VC=±15V)
IP=±25A時     100-460
IP=±36A時    100-304
Ω
VC
電源電壓
±15(±5%)
V
IC
電流消耗
VC=±15V                    10+Is
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL
線性度
<0.2
%FS
XG
精度
TA =25℃ VC=±15V           ±0.7
%
I0
零點失調電流
TA =25℃                    <±0.15
mA
IOM
磁失調電流
IP→0                        <±0.15
mA
IOT
失調電流溫漂
IP=0  TA =-25～+85℃         <±0.5
mA
Tr
響應時間
 <1
μs
f
頻帶寬度(-1dB)
 DC～100
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RS
副邊線圈內阻
TA =70℃                       50
Ω

標準
Q/3201CHGL02-2007

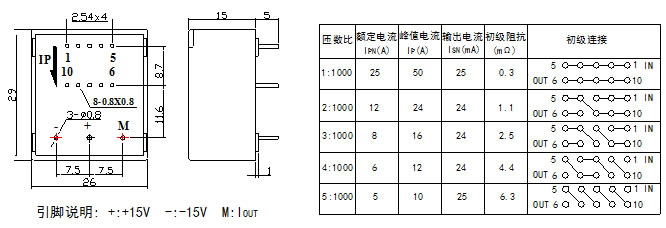

外形尺寸 原邊接線圖

CSM025A型霍爾電流傳感器外形尺寸

CSM025A型霍爾電流傳感器
