首頁 您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → CSM025AY型霍爾電流傳感器
分欄標簽
 產品名稱： CSM025AY型霍爾電流傳感器
型號規格： CSM025AY型霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM025AY型霍爾電流傳感器產品詳細說明：
產品描述：
應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

電參數

型號

CSM025AY

IPN

原邊額定輸入電流

25

A

IP

原邊電流測量范圍

0～±36

A

ISN

副邊額定輸出電流

25

mA

KN

匝數比

1-2-3-4：1000

RM

測量電阻(VC=±15V)

IP =±25A時 54-360

IP =±36A時 68-190

Ω

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VC=±15V 10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL

線性度

<0.2

%FS

X

精度

TA =25℃ VC=±15V ±0.7

%

I0

零點失調電流

TA =25℃ <±0.15

mA

IOM

磁失調電流

IP→0 <±0.15

mA

IOT

失調電流溫漂

IP=0 TA =-25～+70℃ <±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-1dB)

DC～100

kHz

TA

工作環境溫度

-25～+70

℃

TS

貯存環境溫度

-40～+100

℃

RP

原邊線圈內阻

TA =25℃ ≤1.25

mΩ

RS

副邊線圈內阻

TA =70℃ 40

Ω

RIS

隔離內阻

TA =25℃ ≥1500

MΩ

標準

Q/3201CHGL02-2007

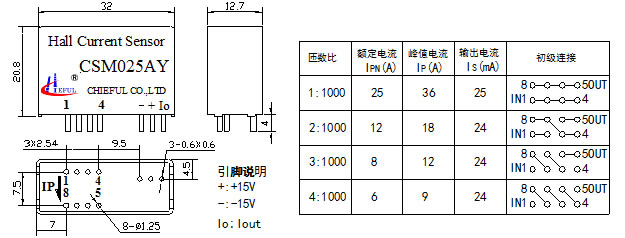

外形尺寸
CSM025AY型霍爾電流傳感器外形尺寸

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
2、傳感器電流輸入端焊接到線路板應牢固可靠，且印制板上的輸入端導線寬度不小于1.5mm，越短越好，印制板最好使用雙面環氧板，并雙面布線，以免長時間工作導致線路板發熱。
3、可以根據客戶要求，可以將原邊引腳改為1，3和6，8四只引腳。

CSM025AY型霍爾電流傳感器
